Universeller Dachhaken für PV-Modulmontage, Ziegeldach

Universeller Dachhaken für PV-Modulmontage, Ziegeldach

Art.Nr. 5901410 | EAN 4012197368685

Alle Ausführungen anzeigen
Art.Nr. / Typ

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

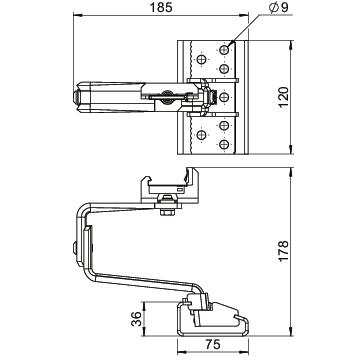

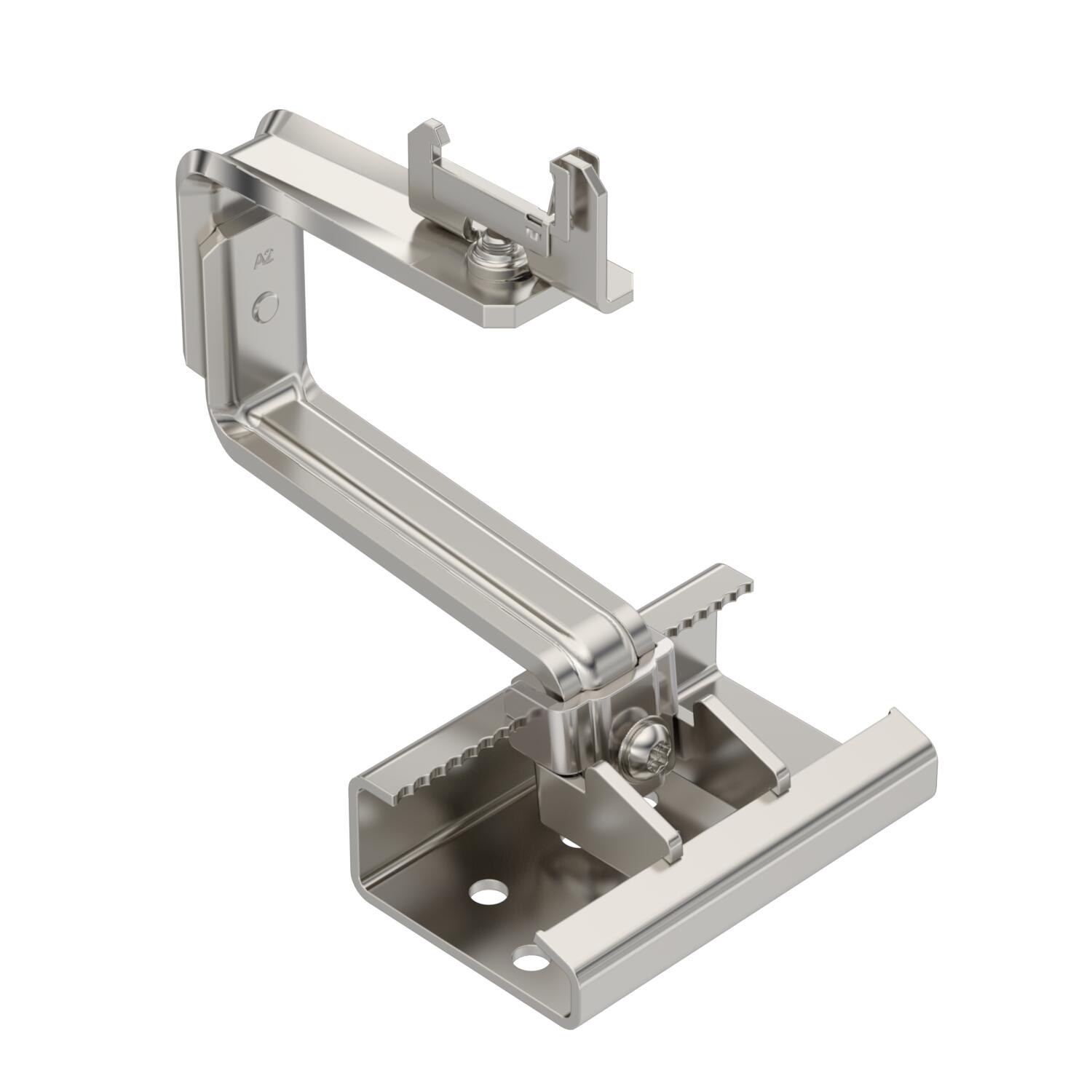

Dachhaken zum Montieren von Photovoltaik-Modulen auf Schrägdächern in Kombination mit Trägerprofil TP 45. Geeignet für Ziegeldächer. Rastbare Befestigung an Trägerprofil. Montage an Dachsparren mit Tellerkopfschrauben TKS. Dachhaken ist horizontal und vertikal über Verschraubungen stufenlos einstellbar, passender Schlüssel Torx 40. Höheneinstellung im Bereich der Dachlatte von 40-54 mm, seitliche Verstellmöglichkeit bis zu 76 mm, Höhenverstellung des Trägerprofils bis zu 18 mm.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien

Technische Daten

Technische Daten

Ausrichtunghorizontal/vertikal
Breite Befestigungsplatte75 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate6,9362 kg CO₂e / 1 Stück
Dachdurchdringung notwendigja
Dimension140x197x144
Farbeedelstahl
Geeignet für Befestigung Photovoltaik-Dach-/FassadenbefestigungSchrägdachbefestigung
Geeignet für DachmaterialDachpfanne
Länge Befestigungsplatte120 mm
Materialstärke6 mm
Mit Montageplatteja
Neigungswinkel min.90 °
Oberflächeblank, nachbehandelt
Verankerungschrauben
Verstellbarja
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite120 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Montagezubehör
Typ
TP 45 2350 ALU

kl. VKE: 1 Stück

Typ
TP 45 4700 ALU

kl. VKE: 1 Stück

Typ
TP 45 4700 ALU S

kl. VKE: 1 Stück

Ausführungen

DHU A2
Art.Nr.
5901410
DHU T A2
Art.Nr.
5901404
