Kabelrinne MKS-Magic® 85 ungelocht FT

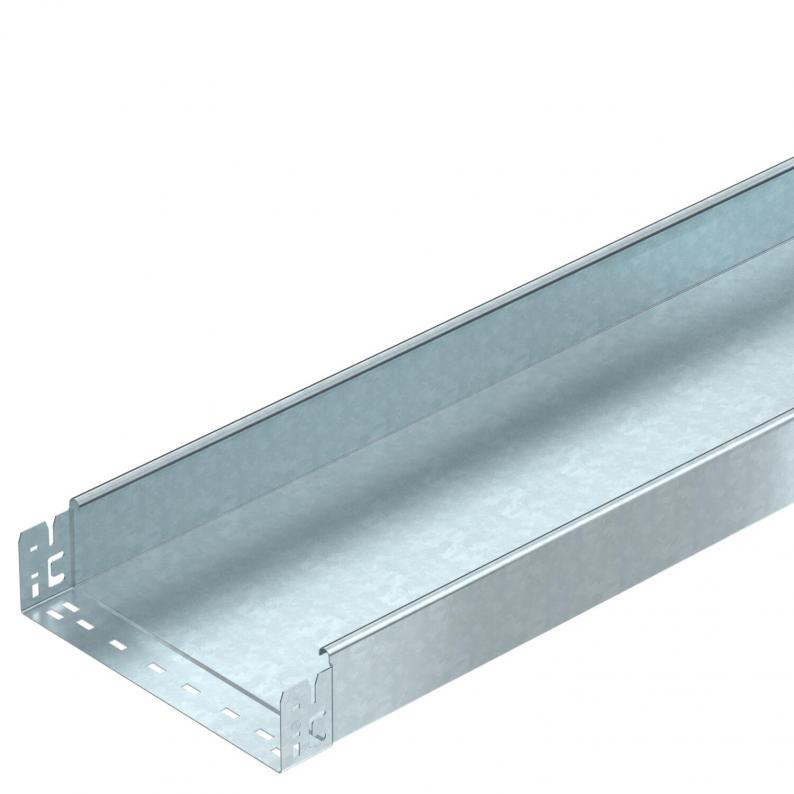

Kabelrinne MKS-Magic® 85 ungelocht FT

Art.Nr. 6059331 | EAN 4012195831723

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3050 mm
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Höhe
85 mm
Blechstärke
1 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate9,4385 kg CO₂e / 1 Meter
Dimension85x300x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt25300 mm²
Nutzquerschnitt253 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite300 mm
Höhe85 mm
Länge3050 mm
Maß B300 mm

Belastungen

Stützabstand 1,5m1,75 kN/m
Stützabstand 1,75m1,4 kN/m
Stützabstand 2,0m1,1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKSMU 85

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 830 DD

kl. VKE: 1 Stück

Typ
DRL 300 FT

kl. VKE: 3 m

Art.Nr. 6036234

45°-Bogen 85 FT
Typ
RB 45 830 FT

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 810 FT
Art.Nr.
6059325
Länge
3050 mm
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Höhe
85 mm
Breite
100 mm
Blechstärke
1 mm
MKSMU 820 FT
Art.Nr.
6059329
Funktionserhalt
nein
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Höhe
85 mm
Werkstoff
Stahl
Blechstärke
1 mm
Farbe
zink
Breite
200 mm
MKSMU 830 FT
Art.Nr.
6059331
Breite
300 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Werkstoff
Stahl
Funktionserhalt
nein
Höhe
85 mm
Farbe
zink
MKSMU 840 FT
Art.Nr.
6059333
Blechstärke
1 mm
Länge
3050 mm
Höhe
85 mm
Breite
400 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
MKSMU 850 FT
Art.Nr.
6059335
Oberfläche
tauchfeuerverzinkt
Höhe
85 mm
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1 mm
Breite
500 mm
Farbe
zink
Länge
3050 mm
MKSMU 860 FT
Art.Nr.
6059337
Blechstärke
1 mm
Farbe
zink
Breite
600 mm
Werkstoff
Stahl
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Höhe
85 mm
