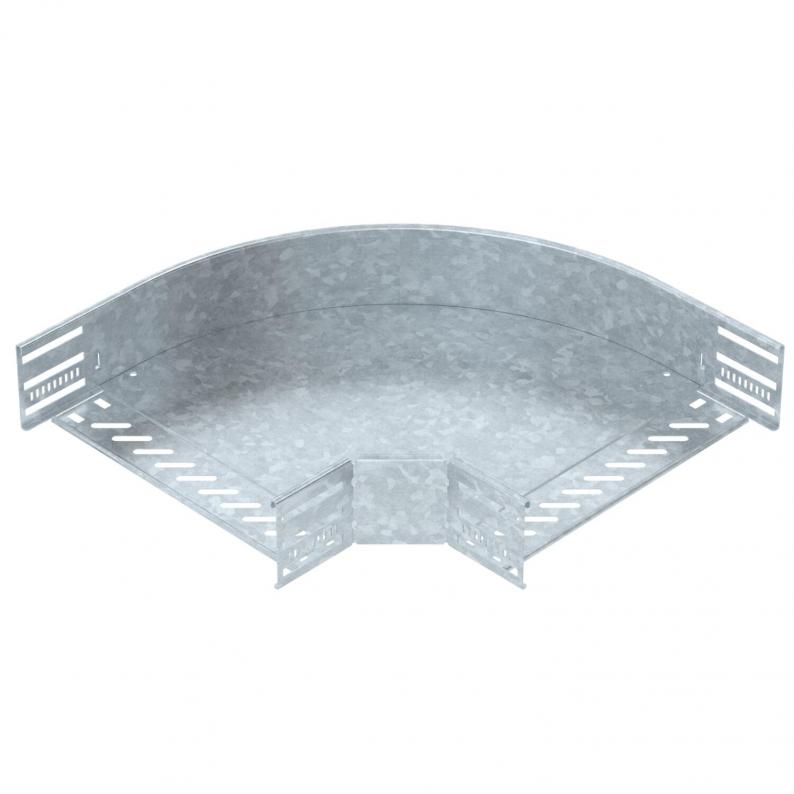

90°-Bogen 85 FT
Art.Nr. 6036716 | EAN 4012197344702
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| Dimension | 85x300 |
| Empfohlene Anzahl Schrauben | 18 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 300 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Farbe
Breite
Werkstoff
Art.Nr.
RB 90 810 FT
tauchfeuerverzinkt
zink
100 mm
Stahl
6036712
RB 90 820 FT
tauchfeuerverzinkt
zink
200 mm
Stahl
6036714
RB 90 830 FT
tauchfeuerverzinkt
zink
300 mm
Stahl
6036716
RB 90 840 FT
tauchfeuerverzinkt
zink
400 mm
Stahl
6036718
RB 90 850 FT
tauchfeuerverzinkt
zink
500 mm
Stahl
6036720
RB 90 860 FT
tauchfeuerverzinkt
zink
600 mm
Stahl
6036722
