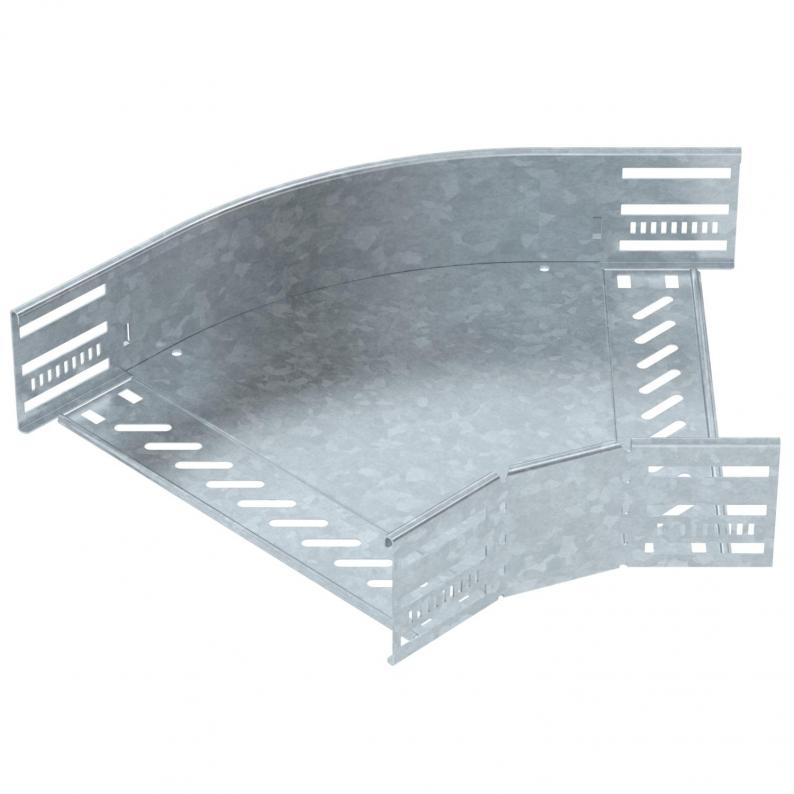

45°-Bogen 85 FT
Art.Nr. 6036234 | EAN 4012197346096
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| Dimension | 85x300 |
| Empfohlene Anzahl Schrauben | 18 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

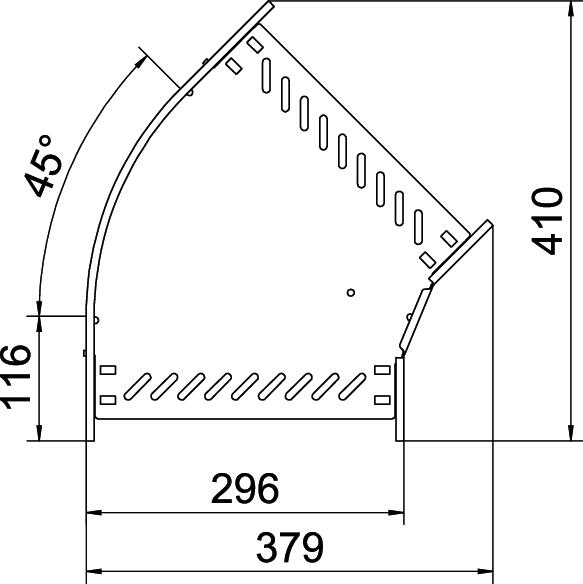

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Werkstoff
Oberfläche
Farbe
Art.Nr.
RB 45 810 FT
100 mm
Stahl
tauchfeuerverzinkt
zink
6036230
RB 45 820 FT
200 mm
Stahl
tauchfeuerverzinkt
zink
6036232
RB 45 830 FT
300 mm
Stahl
tauchfeuerverzinkt
zink
6036234
RB 45 840 FT
400 mm
Stahl
tauchfeuerverzinkt
zink
6036236
RB 45 850 FT
500 mm
Stahl
tauchfeuerverzinkt
zink
6036238
RB 45 860 FT
600 mm
Stahl
tauchfeuerverzinkt
zink
6036240
