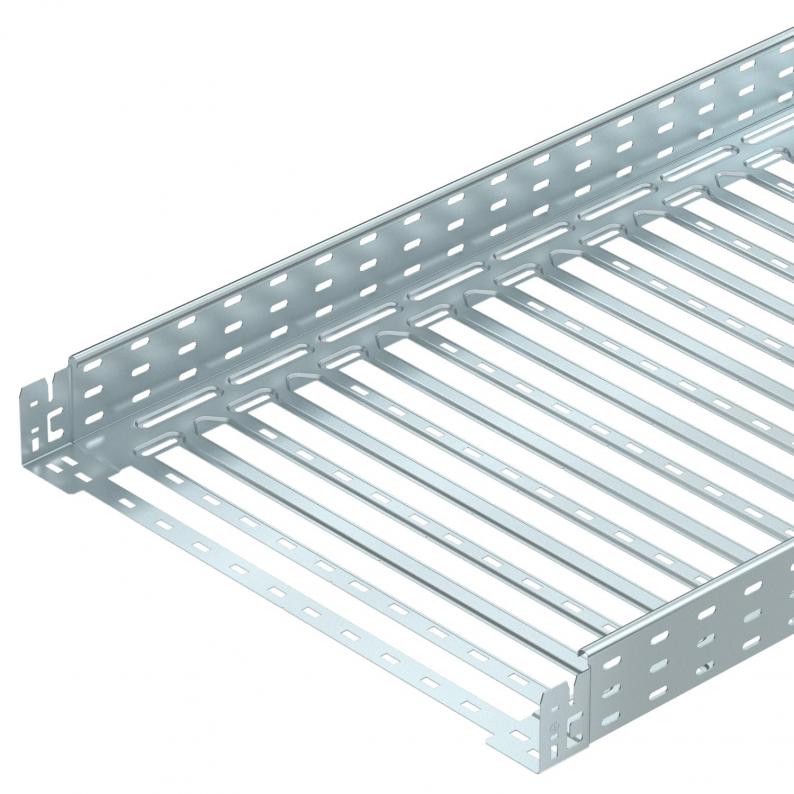

Kabelrinne MKS-Magic® 85 FS
Kabelrinne MKS-Magic® 85 FS
Art.Nr. 6059092 | EAN 4012195830405
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Farbe
zink
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
bandverzinkt
Höhe
85 mm
Länge
3050 mm
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 14,4298 kg CO₂e / 1 Meter |
| Dimension | 85x600x3050 |
| Einsatz Sprinkleranlage | ja |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 50800 mm² |
| Nutzquerschnitt | 508 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3050 mm |
| Maß B | 600 mm |
| Maß L | 480 mm |
| Maß x | 496 mm |
| Maß y | 562 mm |
Belastungen
| NEMA Lastklasse | 8A |
|---|---|
| Stützabstand 1,5m | 1,4 kN/m |
| Stützabstand 2,0m | 1,1 kN/m |
| Stützabstand 2,5m | 0,85 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Farbe
Werkstoff
Blechstärke
Oberfläche
Höhe
Länge
Breite
Art.Nr.
MKSM 810 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
100 mm
6059080
MKSM 820 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
200 mm
6059084
MKSM 830 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
300 mm
6059086
MKSM 840 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
400 mm
6059088
MKSM 850 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
500 mm
6059090
MKSM 860 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
600 mm
6059092
Breite
MKSM 810 FS
Art.Nr.
6059080
Funktionserhalt
nein
Farbe
zink
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
bandverzinkt
Höhe
85 mm
Länge
3050 mm
Breite
100 mm
MKSM 820 FS
Art.Nr.
6059084
Oberfläche
bandverzinkt
Funktionserhalt
nein
Farbe
zink
Länge
3050 mm
Breite
200 mm
Höhe
85 mm
Blechstärke
1 mm
Werkstoff
Stahl
MKSM 830 FS
Art.Nr.
6059086
Werkstoff
Stahl
Funktionserhalt
nein
Breite
300 mm
Länge
3050 mm
Oberfläche
bandverzinkt
Farbe
zink
Höhe
85 mm
Blechstärke
1 mm
MKSM 840 FS
Art.Nr.
6059088
Länge
3050 mm
Funktionserhalt
nein
Höhe
85 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Farbe
zink
Breite
400 mm
Blechstärke
1 mm
MKSM 850 FS
Art.Nr.
6059090
Länge
3050 mm
Breite
500 mm
Farbe
zink
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
bandverzinkt
Höhe
85 mm
Werkstoff
Stahl
MKSM 860 FS
Art.Nr.
6059092
Oberfläche
bandverzinkt
Höhe
85 mm
Farbe
zink
Funktionserhalt
nein
Breite
600 mm
Blechstärke
1 mm
Länge
3050 mm
Werkstoff
Stahl
