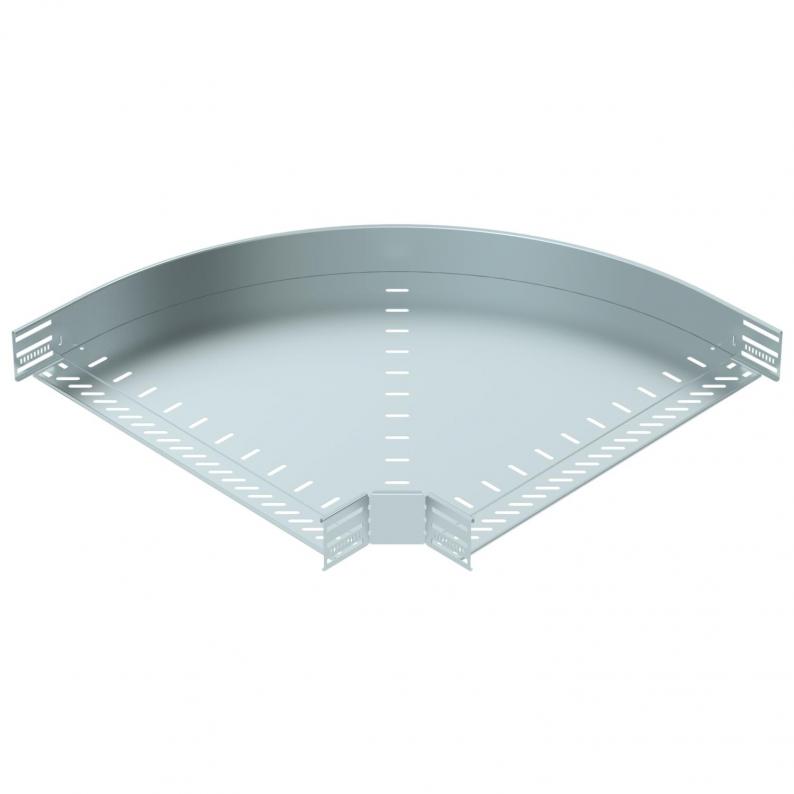

90°-Bogen 85 FS
Art.Nr. 6036710 | EAN 4012197343538
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Farbe
zink
Oberfläche
bandverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 85x600 |
| Empfohlene Anzahl Schrauben | 20 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 600 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Breite
Farbe
Oberfläche
Art.Nr.
RB 90 810 FS
Stahl
100 mm
zink
bandverzinkt
6036700
RB 90 820 FS
Stahl
200 mm
zink
bandverzinkt
6036702
RB 90 830 FS
Stahl
300 mm
zink
bandverzinkt
6036704
RB 90 840 FS
Stahl
400 mm
zink
bandverzinkt
6036706
RB 90 850 FS
Stahl
500 mm
zink
bandverzinkt
6036709
RB 90 860 FS
Stahl
600 mm
zink
bandverzinkt
6036710
