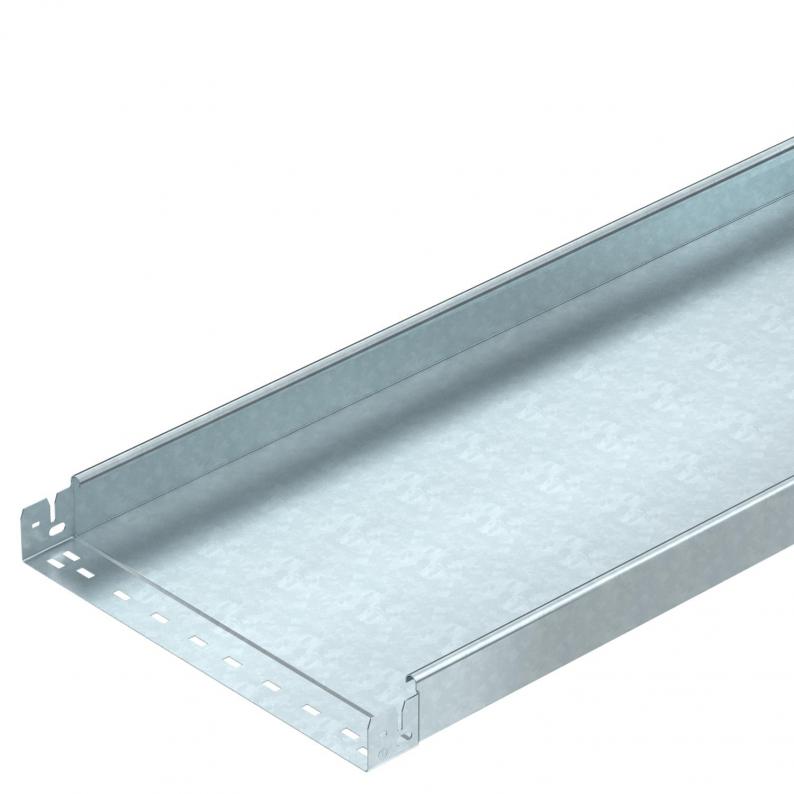

Kabelrinne MKS-Magic® 60 ungelocht FT

Kabelrinne MKS-Magic® 60 ungelocht FT

Art.Nr. 6059256 | EAN 4012195831457

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Blechstärke
1 mm
Funktionserhalt
nein
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
Länge
3050 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate10,3608 kg CO₂e / 1 Meter
Dimension60x400x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt238 cm²
Nutzquerschnitt23800 mm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite400 mm
Höhe60 mm
Länge3050 mm
Maß B400 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 1,75m1,25 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKSMU 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 640 DD

kl. VKE: 1 Stück

Typ
DRL 400 FT

kl. VKE: 3 m

Art.Nr. 6036138

45°-Bogen 60 FT
Typ
RB 45 640 FT

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 610 FT
Art.Nr.
6059248
Blechstärke
1 mm
Breite
100 mm
Funktionserhalt
nein
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
Länge
3050 mm
MKSMU 615 FT
Art.Nr.
6059250
Werkstoff
Stahl
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Blechstärke
1 mm
Höhe
60 mm
Farbe
zink
Breite
150 mm
MKSMU 620 FT
Art.Nr.
6059252
Höhe
60 mm
Funktionserhalt
nein
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Breite
200 mm
Blechstärke
1 mm
Werkstoff
Stahl
Farbe
zink
MKSMU 630 FT
Art.Nr.
6059254
Breite
300 mm
Länge
3050 mm
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Blechstärke
1 mm
Werkstoff
Stahl
Farbe
zink
MKSMU 640 FT
Art.Nr.
6059256
Blechstärke
1 mm
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Funktionserhalt
nein
Breite
400 mm
Höhe
60 mm
MKSMU 650 FT
Art.Nr.
6059258
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Farbe
zink
Breite
500 mm
Länge
3050 mm
Werkstoff
Stahl
Blechstärke
1 mm
Höhe
60 mm
MKSMU 660 FT
Art.Nr.
6059260
Höhe
60 mm
Länge
3050 mm
Farbe
zink
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Breite
600 mm
