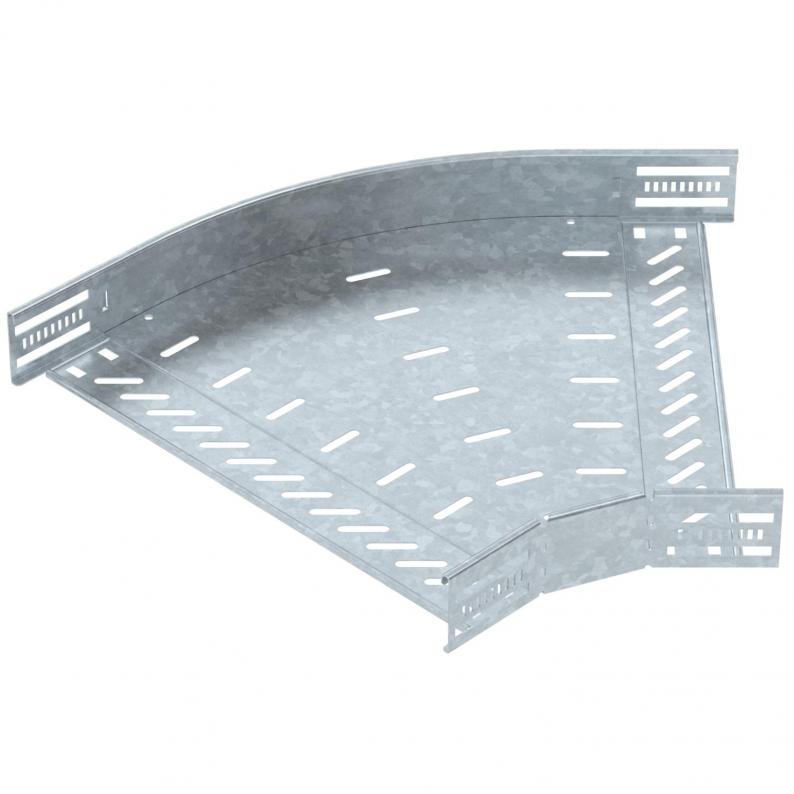

45°-Bogen 60 FT
Typ RB 45 640 FT
|Art.Nr. 6036138
|EAN 4012197345945
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten

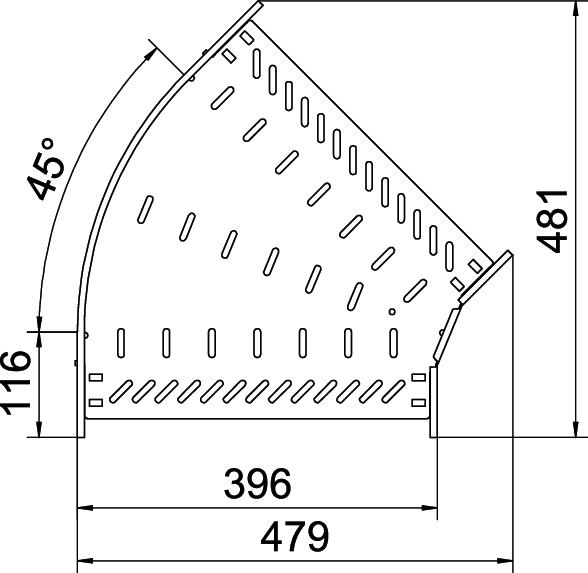

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 400 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 1 mm |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Mit Oberteil | nein |
| Bauform | Bogen starr |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 120 °C |
| Dimension | 60x400 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 14 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,5631 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 45 610 FT
100
tauchfeuerverzinkt
Stahl
zink
6036130
RB 45 615 FT
150
tauchfeuerverzinkt
Stahl
zink
6036132
RB 45 620 FT
200
tauchfeuerverzinkt
Stahl
zink
6036134
RB 45 630 FT
300
tauchfeuerverzinkt
Stahl
zink
6036136
RB 45 640 FT
400
tauchfeuerverzinkt
Stahl
zink
6036138
RB 45 650 FT
500
tauchfeuerverzinkt
Stahl
zink
6036140
RB 45 660 FT
600
tauchfeuerverzinkt
Stahl
zink
6036142
