Kabelrinne MKS-Magic® 110 ungelocht FT

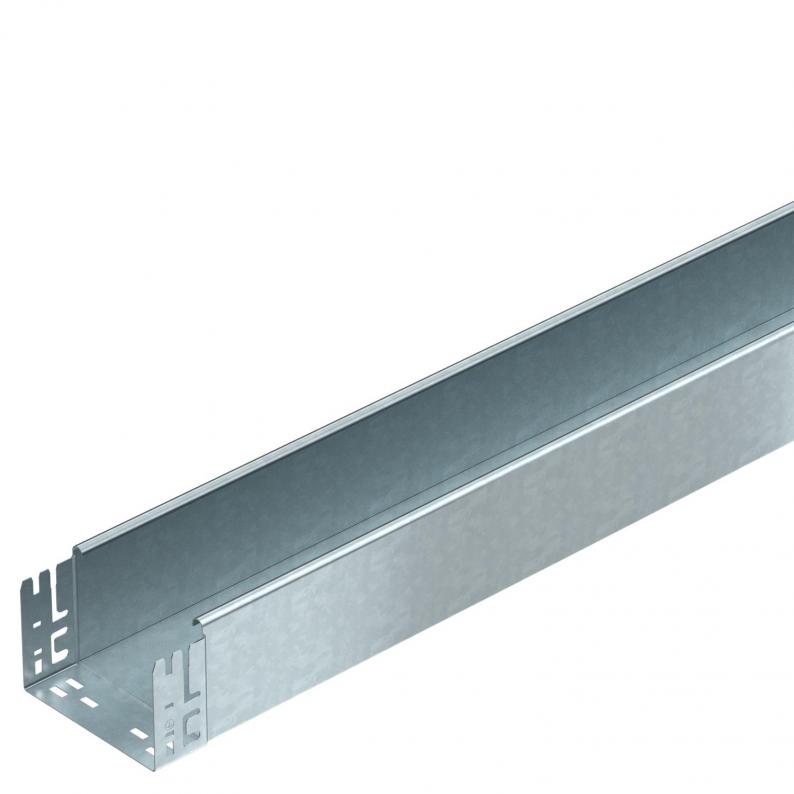

Kabelrinne MKS-Magic® 110 ungelocht FT
Art.Nr. 6059401 | EAN 4012195832133
Art.Nr. / Typ
Breite
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Höhe
110 mm
Funktionserhalt
nein
Farbe
zink
Werkstoff
Stahl
Länge
3050 mm
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,5098 kg CO₂e / 1 Meter |
| Dimension | 110x150x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 161 cm² |
| Nutzquerschnitt | 16100 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 150 mm |
Belastungen
| Stützabstand 1,5m | 1,85 kN/m |
|---|---|
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,75 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Blechstärke
Oberfläche
Höhe
Funktionserhalt
Farbe
Werkstoff
Länge
Breite
Art.Nr.
MKSMU 110 FT
1 mm
tauchfeuerverzinkt
110 mm
nein
zink
Stahl
3050 mm
100 mm
6059399
MKSMU 115 FT
1 mm
tauchfeuerverzinkt
110 mm
nein
zink
Stahl
3050 mm
150 mm
6059401
MKSMU 120 FT
1 mm
tauchfeuerverzinkt
110 mm
nein
zink
Stahl
3050 mm
200 mm
6059403
MKSMU 130 FT
1 mm
tauchfeuerverzinkt
110 mm
nein
zink
Stahl
3050 mm
300 mm
6059405
MKSMU 140 FT
1 mm
tauchfeuerverzinkt
110 mm
nein
zink
Stahl
3050 mm
400 mm
6059407
MKSMU 150 FT
1 mm
tauchfeuerverzinkt
110 mm
nein
zink
Stahl
3050 mm
500 mm
6059409
MKSMU 160 FT
1 mm
tauchfeuerverzinkt
110 mm
nein
zink
Stahl
3050 mm
600 mm
6059411
