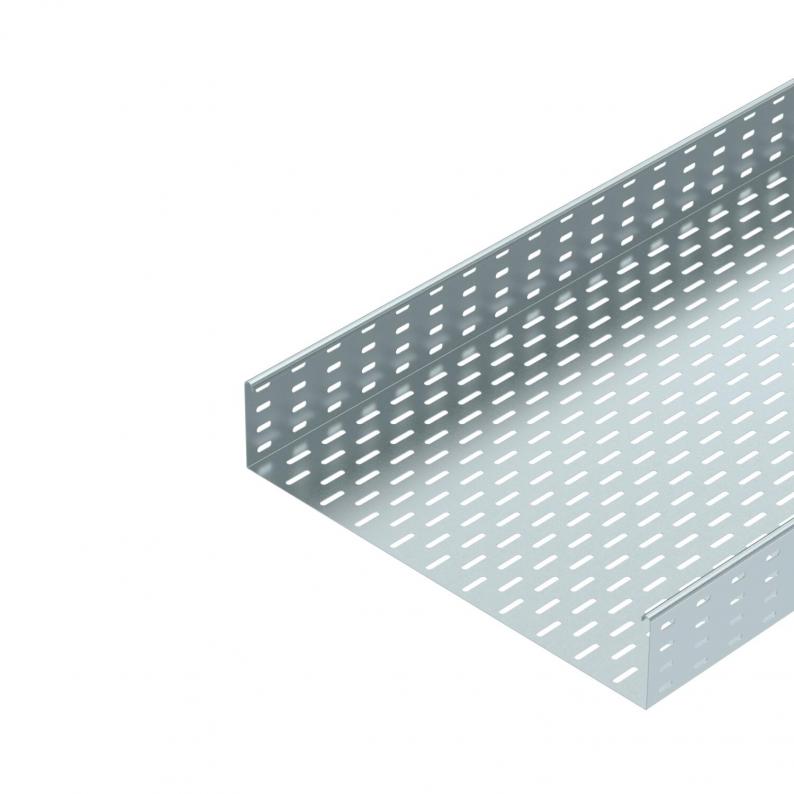

Kabelrinne MKS 110 FS

Kabelrinne MKS 110 FS

Art.Nr. 6060528 | EAN 4012196062119

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1 mm
Funktionserhalt
nein

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

MKS 110 = Mittelschweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung110 x 550
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate14,958 kg CO₂e / 1 Meter
Dimension110x550x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt603 cm²
Nutzquerschnitt60300 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

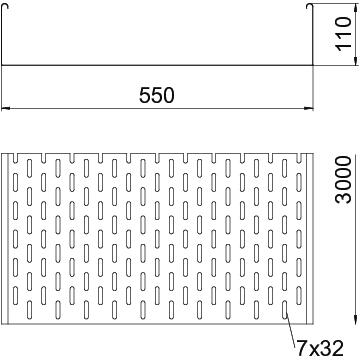

Abmessungen

Breite550 mm
Höhe110 mm
Länge3000 mm
Maß W550 mm

Belastungen

Stützabstand 1,5m1,85 kN/m
Stützabstand 2,0m1,3 kN/m
Stützabstand 2,5m0,75 kN/m
Stützabstand 3,0m0,6 kN/m
Belastungsdiagramm Kabelrinne Typ MKS 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
DRL 550 FS

kl. VKE: 3 m

Art.Nr. 7070229

Stoßstellenleiste FS
Typ
SSLB 550 FS

kl. VKE: 20 Stück

Ausführungen

Breite
MKS 110 FS
Art.Nr.
6060102
Länge
3000 mm
Breite
100 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1 mm
Funktionserhalt
nein
MKS 120 FS
Art.Nr.
6060196
Funktionserhalt
nein
Breite
200 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Blechstärke
1 mm
Länge
3000 mm
MKS 130 FS
Art.Nr.
6060307
Länge
3000 mm
Blechstärke
1 mm
Breite
300 mm
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
bandverzinkt
MKS 140 FS
Art.Nr.
6060404
Funktionserhalt
nein
Breite
400 mm
Werkstoff
Stahl
Blechstärke
1 mm
Länge
3000 mm
Oberfläche
bandverzinkt
MKS 150 FS
Art.Nr.
6060412
Werkstoff
Stahl
Funktionserhalt
nein
Blechstärke
1 mm
Länge
3000 mm
Breite
500 mm
Oberfläche
bandverzinkt
MKS 155 FS
Art.Nr.
6060528
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
bandverzinkt
Länge
3000 mm
Blechstärke
1 mm
Breite
550 mm
MKS 160 FS
Art.Nr.
6060529
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Länge
3000 mm
Breite
600 mm
