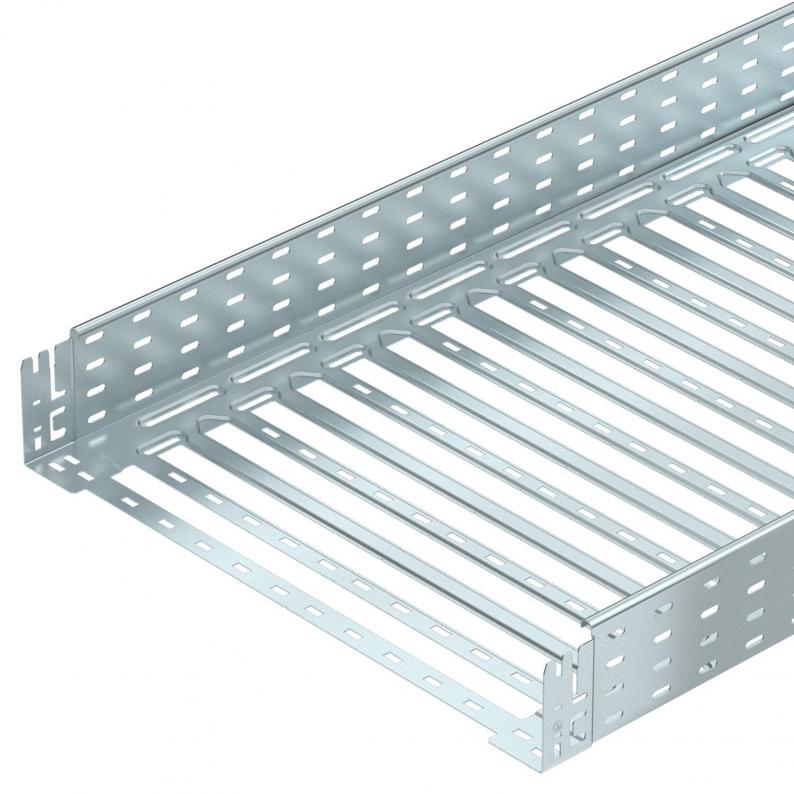

Kabelrinne MKS-Magic® 110 FS
Kabelrinne MKS-Magic® 110 FS
Art.Nr. 6059168 | EAN 4012195831006
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Höhe
110 mm
Farbe
zink
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
bandverzinkt
Länge
3050 mm
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 15,3347 kg CO₂e / 1 Meter |
| Dimension | 110x600x3050 |
| Einsatz Sprinkleranlage | ja |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 655 cm² |
| Nutzquerschnitt | 65500 mm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 600 mm |
| Maß L | 480 mm |
| Maß x | 496 mm |
| Maß y | 562 mm |
Belastungen
| NEMA Lastklasse | 8A |
|---|---|
| Stützabstand 1,5m | 1,8 kN/m |
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,92 kN/m |
| Stützabstand 3,0m | 0,65 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Höhe
Farbe
Funktionserhalt
Breite
Blechstärke
Oberfläche
Länge
Art.Nr.
MKSM 110 FS
Stahl
110 mm
zink
nein
100 mm
1 mm
bandverzinkt
3050 mm
6059156
MKSM 120 FS
Stahl
110 mm
zink
nein
200 mm
1 mm
bandverzinkt
3050 mm
6059160
MKSM 130 FS
Stahl
110 mm
zink
nein
300 mm
1 mm
bandverzinkt
3050 mm
6059162
MKSM 140 FS
Stahl
110 mm
zink
nein
400 mm
1 mm
bandverzinkt
3050 mm
6059164
MKSM 150 FS
Stahl
110 mm
zink
nein
500 mm
1 mm
bandverzinkt
3050 mm
6059166
MKSM 160 FS
Stahl
110 mm
zink
nein
600 mm
1 mm
bandverzinkt
3050 mm
6059168
