Bügelschelle, 2-fach Kunststoffdruckwanne
Bügelschelle, 2-fach Kunststoffdruckwanne
Art.Nr. 1181211 | EAN 4012195076452
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu Winkeleisen mit 40 mm Schenkellänge.
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1831 kg CO₂e / 1 Stück |
| Dimension | 16-22mm |
| für 1 Kabel H | 85 mm |
| für 1 Kabel L | 27 |
| für 2 Kabel H | 109 mm |
| für 2 Kabel L | 34 mm |
| für 3 Kabel H | 133 mm |
| für 3 Kabel L | 47 mm |
| für Rohrdurchmesser max. | 20 mm |
| für Rohrdurchmesser min. | 20 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Winkelprofil |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 22 mm |
| Spannbereich D min. | 16 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

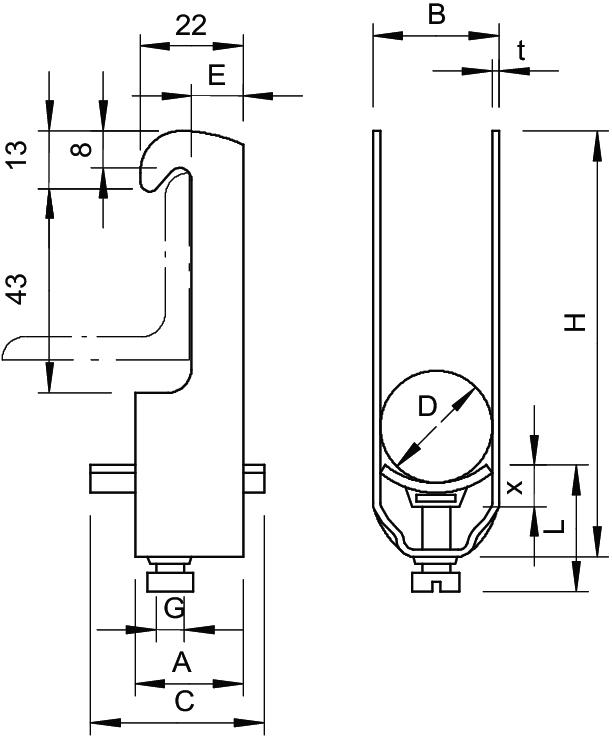

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 27 mm |
| Maß C | 34 mm |
| Maß E | 11 mm |
| Maß G | M6 |
| Maß H | 109 mm |
| Maß L | 34 mm |
| Maß t | 1,5 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
Art.Nr.
2056W 2 16 FT
16 mm
12 mm
3 Nm
1181165
2056W 2 22 FT
22 mm
16 mm
3 Nm
1181211
2056W 2 28 FT
28 mm
22 mm
3 Nm
1181289
2056W 2 34 FT
34 mm
28 mm
5 Nm
1181343
2056W 2 46 FT
46 mm
40 mm
5 Nm
1181467
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
2056W 2 16 FT
Art.Nr.
1181165
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
2056W 2 22 FT
Art.Nr.
1181211
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
2056W 2 28 FT
Art.Nr.
1181289
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
2056W 2 34 FT
Art.Nr.
1181343
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
28 mm
2056W 2 46 FT
Art.Nr.
1181467
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
5 Nm
