Hinweis: Dieser Artikel ist ein Auslaufartikel.
Den Nachfolgeartikel finden Sie hier: 7205742 / FireBox T160 mit Einsteckdichtungen, Einzelklemmen
FireBox T100ED mit Außenbefestigung
Art.Nr. 7205543 | EAN 4012195993117
- Produktbeschreibung
-
Produktbeschreibung
Halogenfreier Kabelabzweigkasten mit vormontierten, weichen Einsteckdichtungen, zugelassen für den elektrischen Funktionserhalt gemäß DIN 4102 Teil 12. Funktionserhaltklassen E30 bis E90.
Farbe: pastellorange.
Komplett montierte Anschlusseinheit aus hochtemperaturbeständiger Spezialkeramik und gekennzeichneter Schutzleiterklemme. Lieferung mit 2 Brandschutz-Schraubankern MMS 6x50 zur dübellosen Befestigung an den Außenlaschen.
Nennquerschnitt Leistungskabel: max. 10 mm². Maximal 2 starre Kupferleiter 4 mm² pro Klemmstelle.
Hohe Schutzart IP66, Schlagfestigkeitsklasse IK08.
Details zu Kabeltypen und -herstellern sind dem allgemeinen bauaufsichtlichen Prüfzeugnis des MPA NRW, Erwitte, zu entnehmen.
- Technische Daten
-
Technische Daten
Anreihbar nein Anzahl der Einführungen 10 Anzahl der Klemmen 5 Art der Gehäusedurchführung Stufenmembran abschneidbar Bemessungsisolationsspannung Ui 690 V Bestückung Klemme Deckel nicht transparent Deckelbefestigung geschraubt Dimension 150x116x67 Einführung von Hinten nein Einführungen 8 x M25 2 x M32 Explosionsgeprüfte Ausführung nein Farbe pastellorange; RAL 2003 Form rechteckig Funktionserhalt E 90 für Ex-Zone ohne für Ex-Zone Gas ohne für Ex-Zone Staub ohne Halogenfrei ja Mit Abschirmung nein Mit Deckel ja Nennquerschnitt min. 10 mm² Nennspannung 660 V Plombierbar nein Schlagfest nein Schutzart IP66 Werkstoff Polypropylen Witterungsbeständig nein Abmessungen

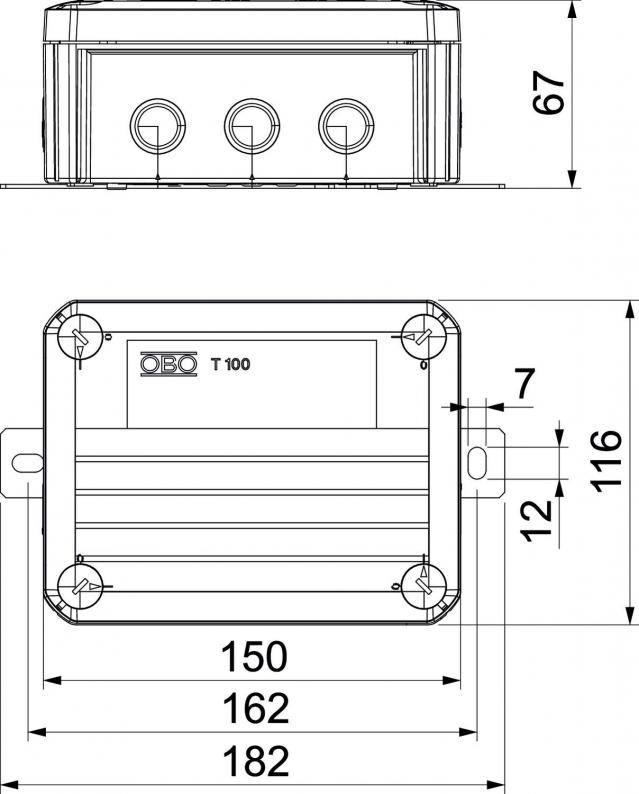

Breite 116 mm Höhe 67 mm Länge 150 mm Lichte Innenmaße 136x102x57 mm - Alle Typen
- Downloads
-
Datenblatt T 100 ED 10-5 A / 7205543 , 0.44MB , pdfBroschüre FireBox , 2.86MB , pdfBroschüre Broschüre Die Experten , 0.21MB , pdfKonformitätserklärung T 100 ED 10-5 A / 7205543 , 0.16MB , pdfGutachterliche-Stellungnahme Funktionserhalt Befestigungsvarianten an Holzbauteilen , 6.58MB , pdfGutachterliche-Stellungnahme Gutachterliche Stellungnahme Nr. GS 3.2/13-379-1 für Montage an KTS. , 1.99MB , pdfMontageanleitung Montageanleitung FireBox T100 ED..,T 160 ED.. , 0.13MB , pdf
