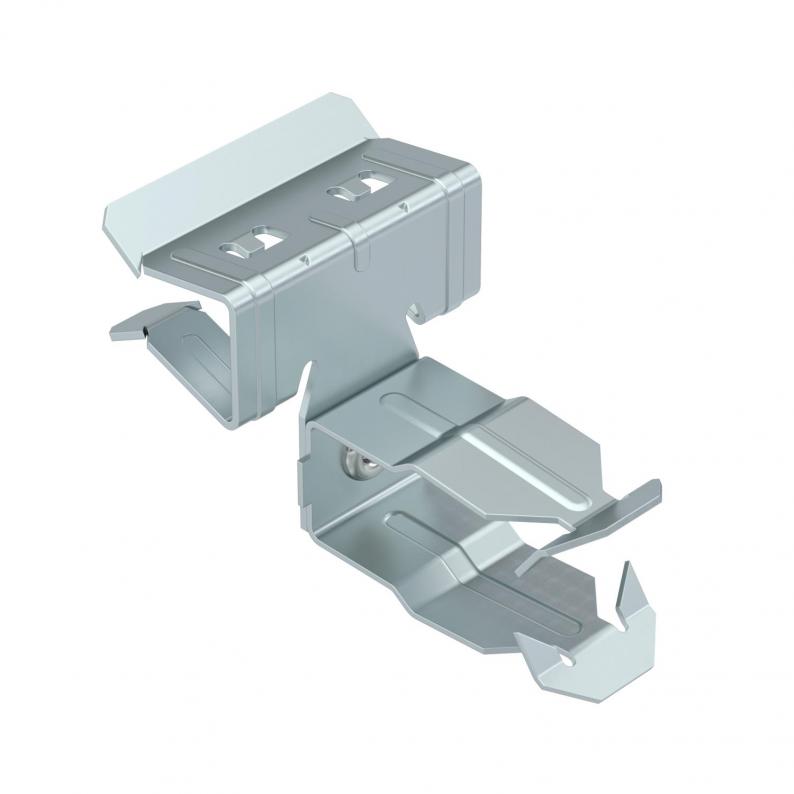

Trägerklammer, mit Rohraufnahme seitlich
Trägerklammer, mit Rohraufnahme seitlich
Art.Nr. 1488433 | EAN 4012197370206
Art.Nr. / Typ
Flanschdicke F min.
Länge
Breite
Rohr-/Kabeldurchmesser min.
Maß L
Höhe
Rohr-/Kabeldurchmesser max.
Flanschdicke F max.
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer zum Montieren von Rohren. Offene Rohraufnahme seitlich. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,11 kN |
| Dimension | 10-15mm |
| Flanschdicke F max. | 15 mm |
| Flanschdicke F min. | 10 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser max. | 30 mm |
| Rohr-/Kabeldurchmesser min. | 22 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

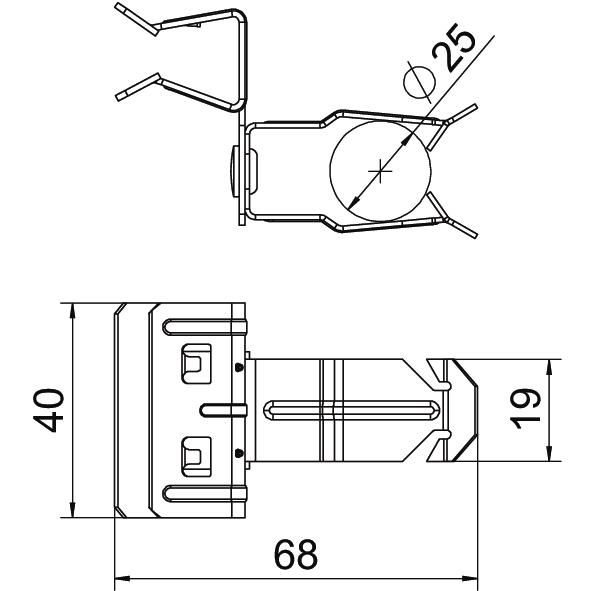

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 44 mm |
| Länge | 68 mm |
| Maß L | 68 mm |
| Maß W | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Flanschdicke F min.
Länge
Breite
Rohr-/Kabeldurchmesser min.
Maß L
Höhe
Rohr-/Kabeldurchmesser max.
Flanschdicke F max.
Art.Nr.
SCHPO 1,5-4 D20
1,5 mm
53 mm
28 mm
18 mm
53 mm
31 mm
22 mm
4 mm
1488411
SCHPO 1,5-4 D25
1,5 mm
59 mm
28 mm
22 mm
59 mm
32 mm
30 mm
4 mm
1488413
SCHPO 1,5-4 D32
1,5 mm
63 mm
28 mm
30 mm
63 mm
35 mm
35 mm
4 mm
1488415
SCHPO 4-10 D20
4 mm
62 mm
40 mm
18 mm
62 mm
35 mm
22 mm
10 mm
1488421
SCHPO 4-10 D25
4 mm
67 mm
40 mm
22 mm
67 mm
38 mm
30 mm
10 mm
1488423
SCHPO 4-10 D32
4 mm
72 mm
40 mm
30 mm
72 mm
40 mm
35 mm
10 mm
1488425
SCHPO 10-15 D20
10 mm
63 mm
40 mm
18 mm
63 mm
42 mm
22 mm
15 mm
1488431
SCHPO 10-15 D25
10 mm
68 mm
40 mm
22 mm
68 mm
44 mm
30 mm
15 mm
1488433
SCHPO 10-15 D32
10 mm
72 mm
40 mm
30 mm
72 mm
46 mm
35 mm
15 mm
1488435
SCHPO 15-20 D20
15 mm
63 mm
40 mm
18 mm
63 mm
42 mm
22 mm
20 mm
1488441
SCHPO 15-20 D25
15 mm
68 mm
40 mm
22 mm
68 mm
44 mm
30 mm
20 mm
1488443
SCHPO 15-20 D32
15 mm
72 mm
40 mm
30 mm
72 mm
46 mm
35 mm
20 mm
1488445
Flanschdicke F min.
Länge
Breite
Rohr-/Kabeldurchmesser min.
Maß L
Höhe
Rohr-/Kabeldurchmesser max.
Flanschdicke F max.
SCHPO 1,5-4 D20
Art.Nr.
1488411
Flanschdicke F min.
1,5 mm
Länge
53 mm
Breite
28 mm
Rohr-/Kabeldurchmesser min.
18 mm
Maß L
53 mm
Höhe
31 mm
Rohr-/Kabeldurchmesser max.
22 mm
Flanschdicke F max.
4 mm
SCHPO 1,5-4 D25
Art.Nr.
1488413
Höhe
32 mm
Länge
59 mm
Rohr-/Kabeldurchmesser min.
22 mm
Flanschdicke F min.
1,5 mm
Rohr-/Kabeldurchmesser max.
30 mm
Flanschdicke F max.
4 mm
Maß L
59 mm
Breite
28 mm
SCHPO 1,5-4 D32
Art.Nr.
1488415
Länge
63 mm
Maß L
63 mm
Flanschdicke F max.
4 mm
Flanschdicke F min.
1,5 mm
Breite
28 mm
Rohr-/Kabeldurchmesser max.
35 mm
Höhe
35 mm
Rohr-/Kabeldurchmesser min.
30 mm
SCHPO 4-10 D20
Art.Nr.
1488421
Rohr-/Kabeldurchmesser max.
22 mm
Länge
62 mm
Flanschdicke F max.
10 mm
Höhe
35 mm
Breite
40 mm
Rohr-/Kabeldurchmesser min.
18 mm
Maß L
62 mm
Flanschdicke F min.
4 mm
SCHPO 4-10 D25
Art.Nr.
1488423
Rohr-/Kabeldurchmesser min.
22 mm
Breite
40 mm
Länge
67 mm
Maß L
67 mm
Höhe
38 mm
Rohr-/Kabeldurchmesser max.
30 mm
Flanschdicke F min.
4 mm
Flanschdicke F max.
10 mm
SCHPO 4-10 D32
Art.Nr.
1488425
Breite
40 mm
Rohr-/Kabeldurchmesser max.
35 mm
Flanschdicke F max.
10 mm
Höhe
40 mm
Länge
72 mm
Maß L
72 mm
Flanschdicke F min.
4 mm
Rohr-/Kabeldurchmesser min.
30 mm
SCHPO 10-15 D20
Art.Nr.
1488431
Flanschdicke F max.
15 mm
Rohr-/Kabeldurchmesser min.
18 mm
Maß L
63 mm
Flanschdicke F min.
10 mm
Breite
40 mm
Länge
63 mm
Höhe
42 mm
Rohr-/Kabeldurchmesser max.
22 mm
SCHPO 10-15 D25
Art.Nr.
1488433
Flanschdicke F min.
10 mm
Maß L
68 mm
Breite
40 mm
Rohr-/Kabeldurchmesser max.
30 mm
Flanschdicke F max.
15 mm
Höhe
44 mm
Länge
68 mm
Rohr-/Kabeldurchmesser min.
22 mm
SCHPO 10-15 D32
Art.Nr.
1488435
Maß L
72 mm
Rohr-/Kabeldurchmesser max.
35 mm
Höhe
46 mm
Flanschdicke F min.
10 mm
Flanschdicke F max.
15 mm
Breite
40 mm
Rohr-/Kabeldurchmesser min.
30 mm
Länge
72 mm
SCHPO 15-20 D20
Art.Nr.
1488441
Länge
63 mm
Flanschdicke F max.
20 mm
Breite
40 mm
Rohr-/Kabeldurchmesser min.
18 mm
Maß L
63 mm
Flanschdicke F min.
15 mm
Höhe
42 mm
Rohr-/Kabeldurchmesser max.
22 mm
SCHPO 15-20 D25
Art.Nr.
1488443
Maß L
68 mm
Flanschdicke F min.
15 mm
Breite
40 mm
Rohr-/Kabeldurchmesser max.
30 mm
Rohr-/Kabeldurchmesser min.
22 mm
Flanschdicke F max.
20 mm
Höhe
44 mm
Länge
68 mm
SCHPO 15-20 D32
Art.Nr.
1488445
Flanschdicke F max.
20 mm
Höhe
46 mm
Flanschdicke F min.
15 mm
Breite
40 mm
Rohr-/Kabeldurchmesser max.
35 mm
Maß L
72 mm
Länge
72 mm
Rohr-/Kabeldurchmesser min.
30 mm
