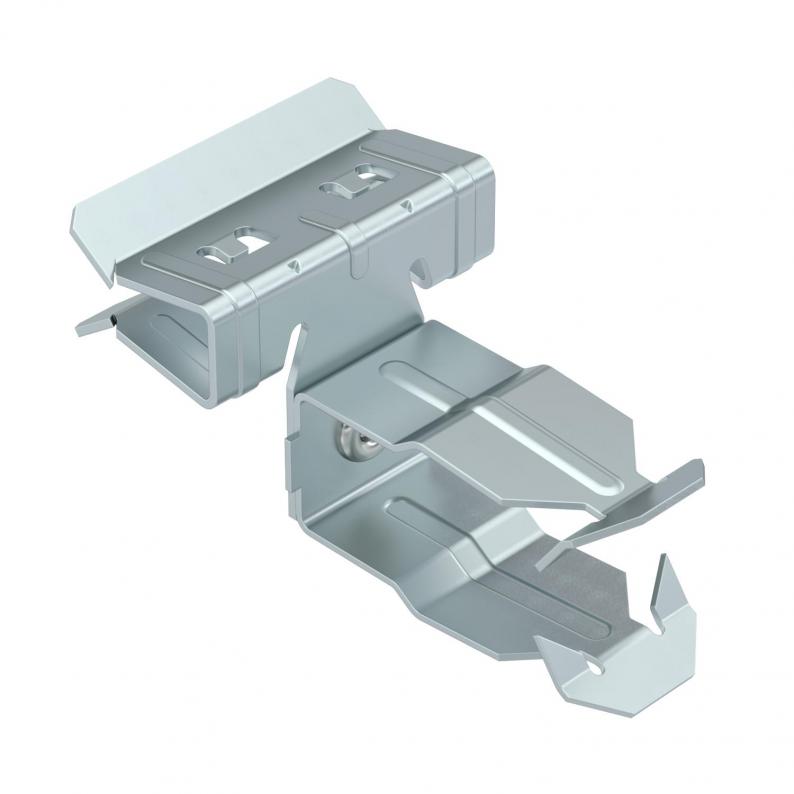

Trägerklammer, mit Rohraufnahme seitlich
Trägerklammer, mit Rohraufnahme seitlich
Art.Nr. 1488423 | EAN 4012197370145
Art.Nr. / Typ
Rohr-/Kabeldurchmesser min.
Flanschdicke F min.
Maß L
Flanschdicke F max.
Höhe
Rohr-/Kabeldurchmesser max.
Länge
Breite
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer zum Montieren von Rohren. Offene Rohraufnahme seitlich. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,11 kN |
| Dimension | 4-10mm |
| Flanschdicke F max. | 10 mm |
| Flanschdicke F min. | 4 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser max. | 30 mm |
| Rohr-/Kabeldurchmesser min. | 22 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 38 mm |
| Länge | 67 mm |
| Maß L | 67 mm |
| Maß W | 40 mm |
