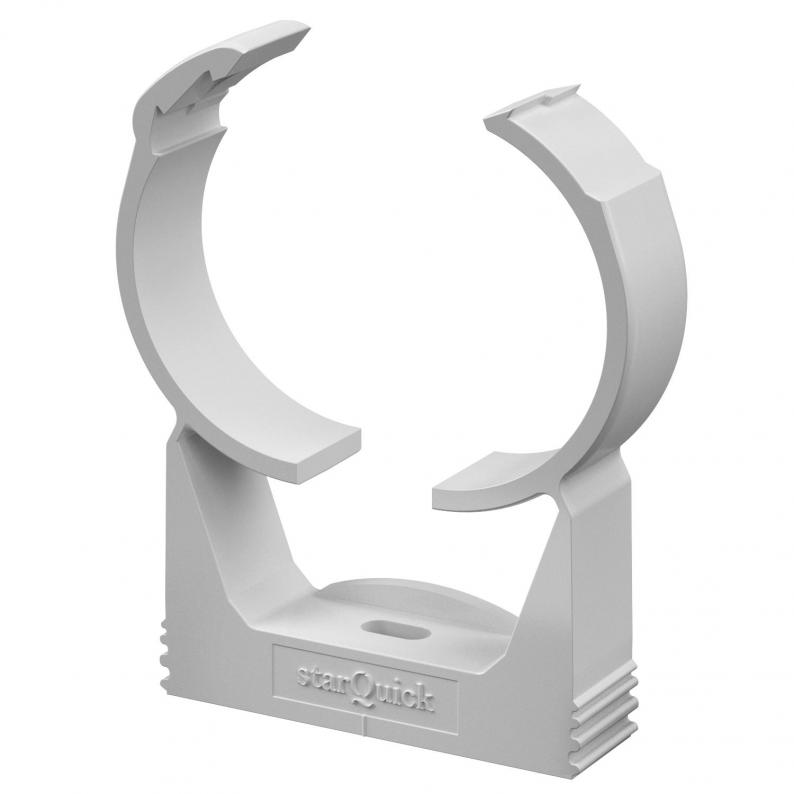

starQuick-Schelle
Art.Nr. 2146444 | EAN 4012195595953
Art.Nr. / Typ
Nenngröße
kl. VKE: 15 Stück
15Stück
Beschreibung
Hochbelastbare Schelle zur Aufnahme von Elektro- und Sanitärrohren aus Kunststoff und Metall sowie Elektroinstallationsrohr Quick-Pipe. Universelle Befestigungsmöglichkeiten an Wand, Decke und Stahlkonstruktionen im Innen- und Außenbereich. Flexibler Spannbereich von mehreren Millimetern. Werkzeuglose Rohrmontage. Aneinander reihbar bis Ø 28 mm, auch mit OBO Quick- oder starQuick-Schelle. Für hohe Belastungswerte kombinierbar mit Doppelhalter. Für variable Abstände und Schellenanzahl montierbar auf Profilschiene.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Befestigungsart | Schraubloch |
| Bruchlast | 1,4 kN |
| Dimension | 48-55mm |
| Farbe | lichtgrau; RAL 7035 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Geschlossen | ja |
| Halogenfrei | ja |
| Mit Einlage | nein |
| Nenngröße | 50-54 |
| Spannbereich D max. | 55 mm |
| Spannbereich D min. | 48 mm |
| UV-beständig | ja |
| Werkstoff | Polyamid |
Abmessungen
| Maß A | 63 mm |
|---|---|
| Maß B | 17 mm |
| Maß E | 10 mm |
| Maß F | 4,5 mm |
| Maß H | 81 mm |
| Maß h | 10,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Nenngröße
Art.Nr.
SQ-10 LGR
10
2146053
SQ-12 LGR
12-14
2146061
SQ-15 LGR
15-16
2146096
SQ-20 LGR
20-23
2146134
SQ-25 LGR
25-28
2146207
SQ-28 LGR
28-32
2146215
SQ-32 LGR
32-35
2146258
SQ-36 LGR
35-40
2146290
SQ-40 LGR
40-44
2146320
SQ-51 LGR
50-54
2146444
SQ-59 LGR
59-65
2146487
