Profilschiene CMS3518, Schlitz 17 mm, FT, gelocht
Profilschiene CMS3518, Schlitz 17 mm, FT, gelocht
Art.Nr. 1104595 | EAN 4012196471027
Art.Nr. / Typ
Länge
Höhe
18 mm
Werkstoff
Stahl
Materialstärke
1,75 mm
Oberfläche
tauchfeuerverzinkt
Breite
35 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,8165 kg CO₂e / 1 Stück |

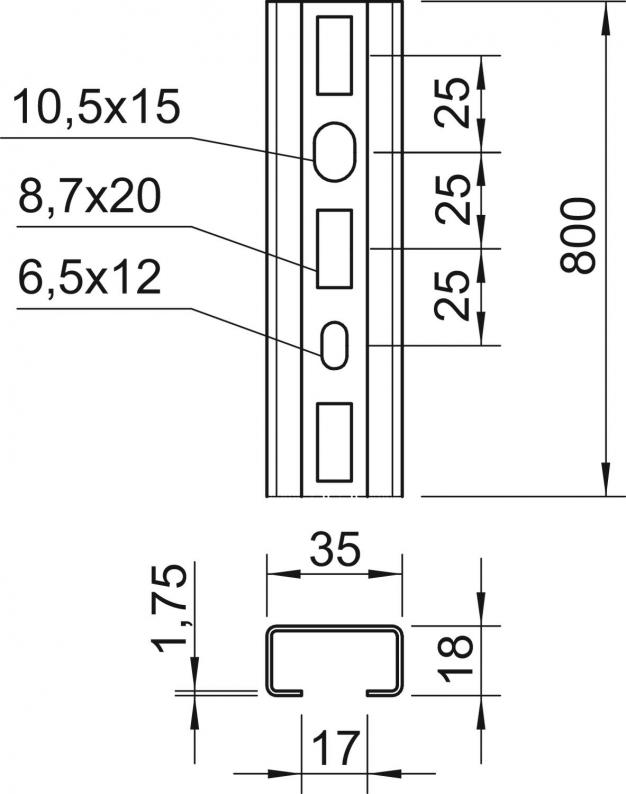

| Dimension | 800x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,75 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert A | 0,88 cm² |
| Statischer Wert ly | 0,41 cm |
| Statischer Wert lz | 1,81 cm |
| Statischer Wert Wy | 0,41 cm² |
| Statischer Wert Wz | 1,03 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 800 mm |
| Maß L | 800 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Werkstoff
Materialstärke
Oberfläche
Breite
Länge
Art.Nr.
CMS3518P0150FT
18 mm
Stahl
1,75 mm
tauchfeuerverzinkt
35 mm
150 mm
1104581
CMS3518P0200FT
18 mm
Stahl
1,75 mm
tauchfeuerverzinkt
35 mm
200 mm
1104583
CMS3518P0300FT
18 mm
Stahl
1,75 mm
tauchfeuerverzinkt
35 mm
300 mm
1104585
CMS3518P0400FT
18 mm
Stahl
1,75 mm
tauchfeuerverzinkt
35 mm
400 mm
1104587
CMS3518P0500FT
18 mm
Stahl
1,75 mm
tauchfeuerverzinkt
35 mm
500 mm
1104589
CMS3518P0600FT
18 mm
Stahl
1,75 mm
tauchfeuerverzinkt
35 mm
600 mm
1104591
CMS3518P0700FT
18 mm
Stahl
1,75 mm
tauchfeuerverzinkt
35 mm
700 mm
1104593
CMS3518P0800FT
18 mm
Stahl
1,75 mm
tauchfeuerverzinkt
35 mm
800 mm
1104595
CMS3518P0900FT
18 mm
Stahl
1,75 mm
tauchfeuerverzinkt
35 mm
900 mm
1104597
