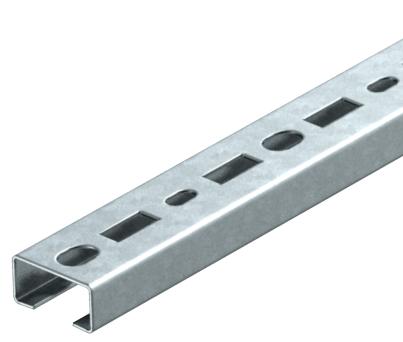

Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Art.Nr. 1104435 | EAN 4012195052630
Art.Nr. / Typ
Länge
Materialstärke
1,75 mm
Werkstoff
Stahl
Breite
35 mm
Oberfläche
bandverzinkt
Höhe
18 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 4,5527 kg CO₂e / 1 Stück |
| Dimension | 900x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,75 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert A | 1,17 cm² |
| Statischer Wert ly | 0,52 cm |
| Statischer Wert lz | 0,53 cm |
| Statischer Wert Wy | 2,33 cm² |
| Statischer Wert Wz | 1,33 cm² |
| Werkstoff | Stahl |

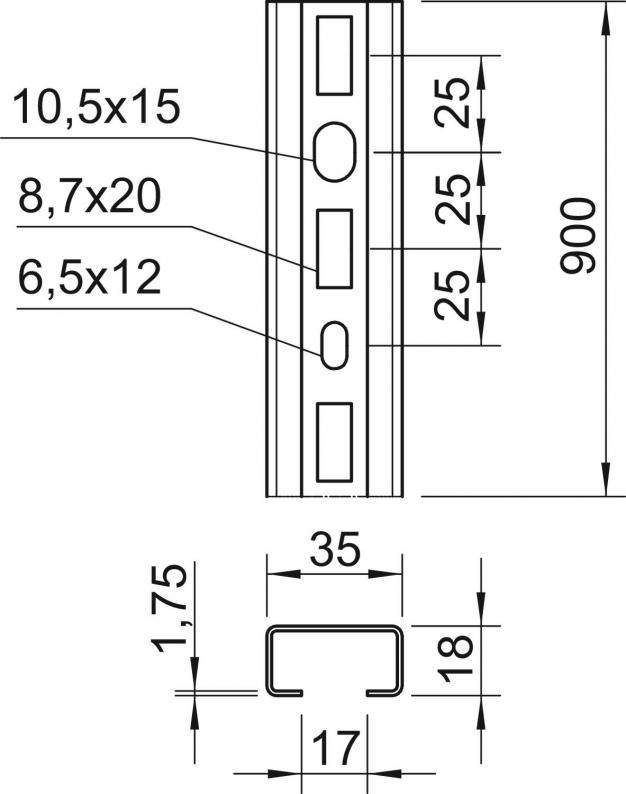

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 900 mm |
| Maß L | 900 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Länge
Werkstoff
Breite
Oberfläche
Höhe
Art.Nr.
CMS3518P0150FS
1,75 mm
150 mm
Stahl
35 mm
bandverzinkt
18 mm
1104349
CMS3518P0200FS
1,75 mm
200 mm
Stahl
35 mm
bandverzinkt
18 mm
1104357
CMS3518P0300FS
1,75 mm
300 mm
Stahl
35 mm
bandverzinkt
18 mm
1104373
CMS3518P0400FS
1,75 mm
400 mm
Stahl
35 mm
bandverzinkt
18 mm
1104391
CMS3518P0500FS
1,75 mm
500 mm
Stahl
35 mm
bandverzinkt
18 mm
1104403
CMS3518P0600FS
1,75 mm
600 mm
Stahl
35 mm
bandverzinkt
18 mm
1104411
CMS3518P0700FS
1,75 mm
700 mm
Stahl
35 mm
bandverzinkt
18 mm
1104422
CMS3518P0800FS
1,75 mm
800 mm
Stahl
35 mm
bandverzinkt
18 mm
1104427
CMS3518P0900FS
1,75 mm
900 mm
Stahl
35 mm
bandverzinkt
18 mm
1104435
Länge
CMS3518P0150FS
Art.Nr.
1104349
Materialstärke
1,75 mm
Länge
150 mm
Werkstoff
Stahl
Breite
35 mm
Oberfläche
bandverzinkt
Höhe
18 mm
CMS3518P0200FS
Art.Nr.
1104357
Materialstärke
1,75 mm
Breite
35 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Länge
200 mm
Höhe
18 mm
CMS3518P0300FS
Art.Nr.
1104373
Breite
35 mm
Länge
300 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Materialstärke
1,75 mm
Höhe
18 mm
CMS3518P0400FS
Art.Nr.
1104391
Werkstoff
Stahl
Materialstärke
1,75 mm
Oberfläche
bandverzinkt
Höhe
18 mm
Breite
35 mm
Länge
400 mm
CMS3518P0500FS
Art.Nr.
1104403
Breite
35 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Höhe
18 mm
Materialstärke
1,75 mm
Länge
500 mm
CMS3518P0600FS
Art.Nr.
1104411
Werkstoff
Stahl
Oberfläche
bandverzinkt
Länge
600 mm
Höhe
18 mm
Materialstärke
1,75 mm
Breite
35 mm
CMS3518P0700FS
Art.Nr.
1104422
Werkstoff
Stahl
Höhe
18 mm
Oberfläche
bandverzinkt
Breite
35 mm
Materialstärke
1,75 mm
Länge
700 mm
CMS3518P0800FS
Art.Nr.
1104427
Länge
800 mm
Höhe
18 mm
Materialstärke
1,75 mm
Werkstoff
Stahl
Breite
35 mm
Oberfläche
bandverzinkt
CMS3518P0900FS
Art.Nr.
1104435
Länge
900 mm
Materialstärke
1,75 mm
Oberfläche
bandverzinkt
Höhe
18 mm
Werkstoff
Stahl
Breite
35 mm
