Potentialausgleichsschiene 1809 für Unterputzmontage
Potentialausgleichsschiene 1809 für Unterputzmontage
Art.Nr. 5015065 | EAN 4012195378198
Art.Nr. / Typ
5015065 / 1809 UP
Breite
220 mm
Höhe
67 mm
Länge
250 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

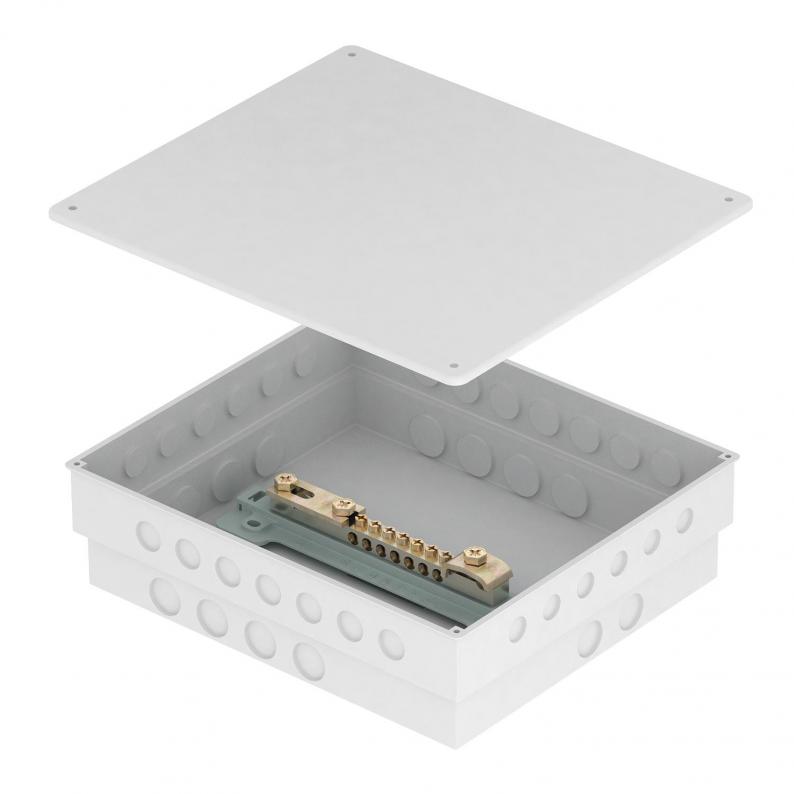

• montierte Potentialausgleichsschiene 1809 (ohne Abdeckhaube) im Unterputzgehäuse
• Unterputzgehäuse mit Vorprägung zum Einführen der erforderlichen Leitungen und Deckel
• Kontaktleiste aus Messing, vernickelt
• Schrauben und Überleger aus Stahl, galvanisch verzinkt
• Blitzstromtragfähig 100 kA (10/350)
Anschlussmöglichkeiten:
• 7 Leitungen bis 25 mm²
• 1 Rundleiter Rd 8-10
• 1 Flachleiter bis FL 30 oder Rundleiter Rd 8-10
• Unterputzgehäuse mit Vorprägung zum Einführen der erforderlichen Leitungen und Deckel
• Kontaktleiste aus Messing, vernickelt
• Schrauben und Überleger aus Stahl, galvanisch verzinkt
• Blitzstromtragfähig 100 kA (10/350)
Anschlussmöglichkeiten:
• 7 Leitungen bis 25 mm²
• 1 Rundleiter Rd 8-10
• 1 Flachleiter bis FL 30 oder Rundleiter Rd 8-10
Technische Daten
Technische Daten
| Anzahl Anschluss Flachleiter bis 30 mm | 1 |
|---|---|
| Anzahl Anschluss Leitung bis 25 mm² starr | 7 |
| Anzahl Anschluss Rundleiter 8-10 mm | 1 |
| Anzahl Anschluss Rundleiter gesamt | 1 |
| Ausführung | im Gehäuse |
| Bauform | Aufbau fix |
| Dimension | 50x5mm |
| Isolator | ja |
| Oberfläche der Klemme | galvanisch verzinkt |
| Oberfläche der Kontaktschiene | vernickelt |
| Werkstoff | Messing |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Messing |

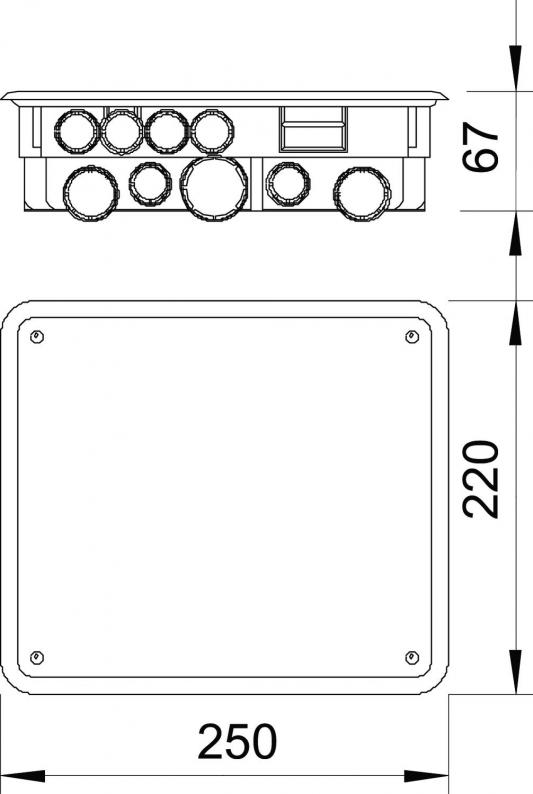

Abmessungen
| Breite | 220 mm |
|---|---|
| Höhe | 67 mm |
| Länge | 250 mm |
