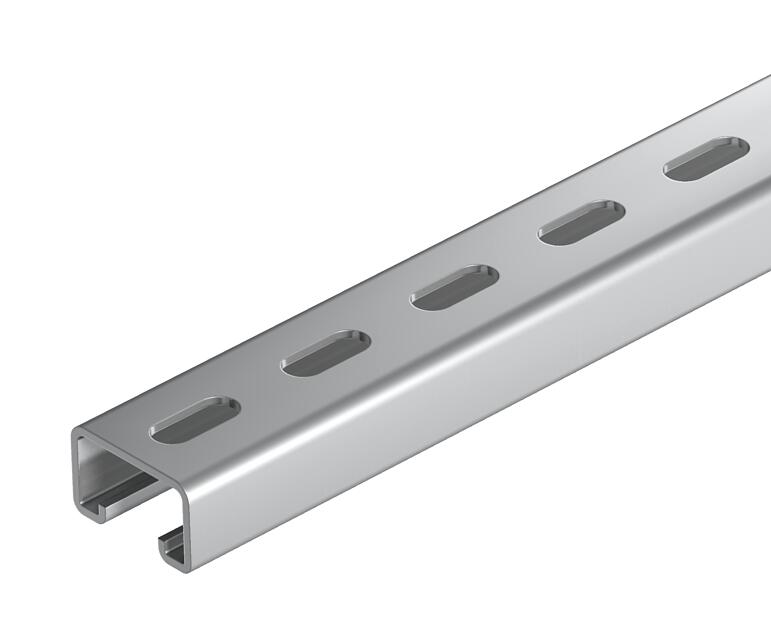

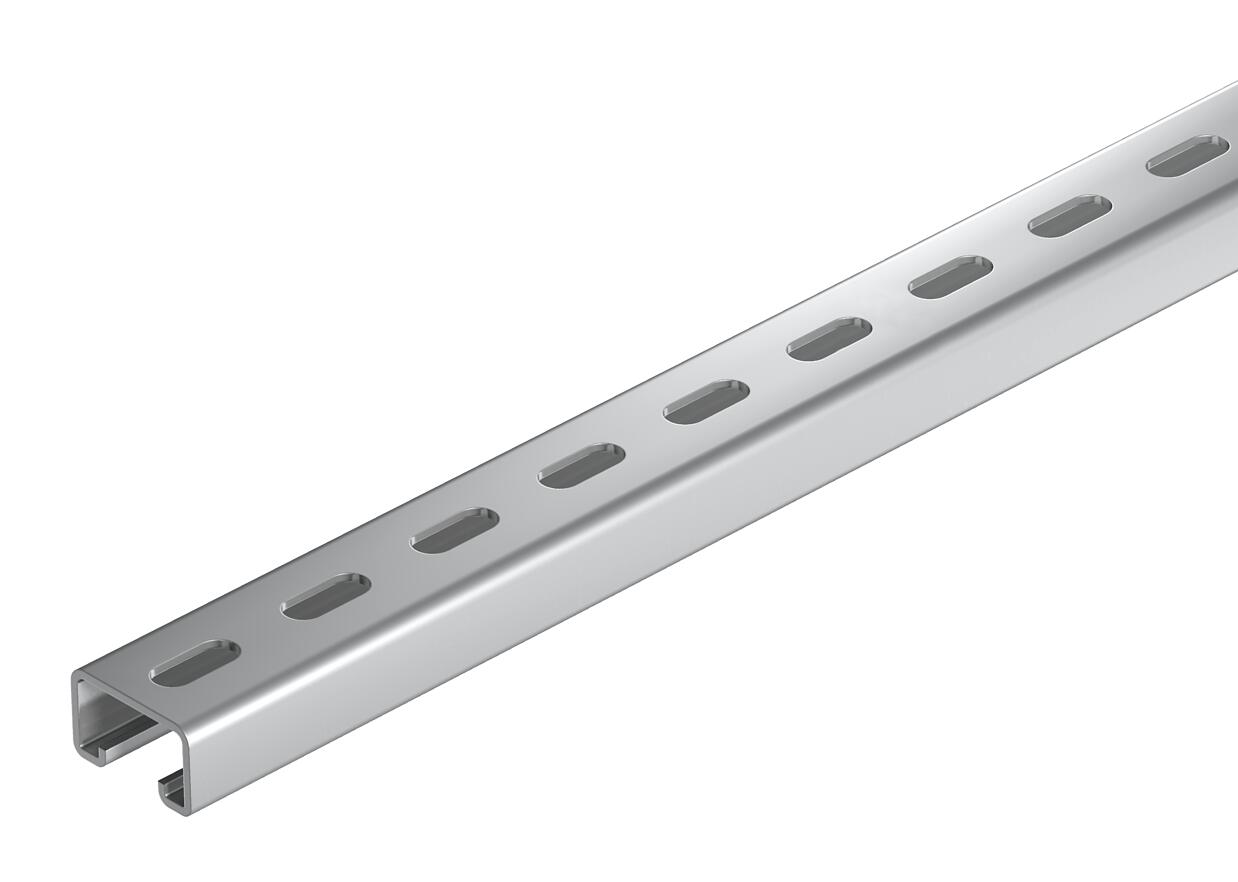

Montageschiene MS5030, Schlitz 22 mm, A2, gelocht
Montageschiene MS5030, Schlitz 22 mm, A2, gelocht
Art.Nr. 1121480 | EAN 4012195049272
Art.Nr. / Typ
Länge
Oberfläche
blank, nachbehandelt
Höhe
30 mm
Materialstärke
3 mm
Breite
50 mm
kl. VKE: 2 m
2m
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 14,4446 kg CO₂e / 1 Meter |
| Dimension | 2000x50x30 |
| Funktionserhalt | nein |
| Materialstärke | 3 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | blank, nachbehandelt |
| Profilform | C-Profil |
| Schlitzweite | 18 mm |
| Statischer Wert A | 3,39 cm² |
| Statischer Wert ly | 3,99 cm |
| Statischer Wert lz | 13,11 cm |
| Statischer Wert Wy | 3,95 cm² |
| Statischer Wert Wz | 6,38 cm² |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

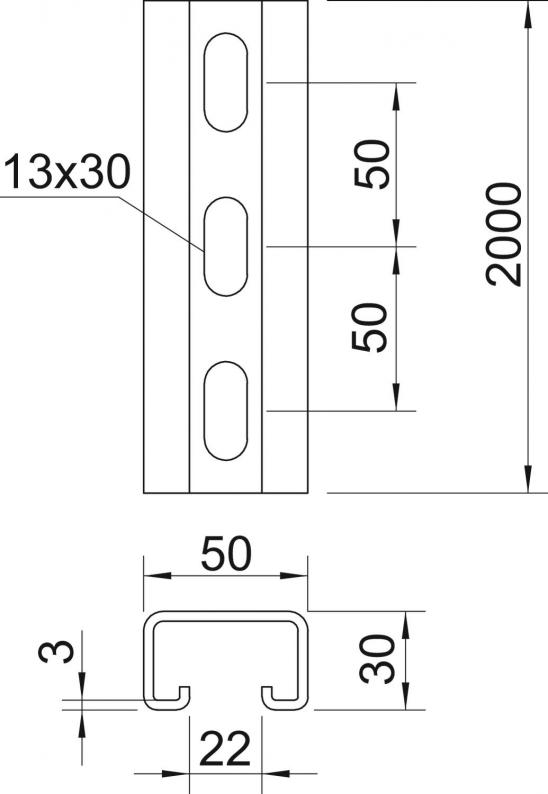

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 30 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Länge
Höhe
Materialstärke
Breite
Art.Nr.
MS5030P2000A2
blank, nachbehandelt
2000 mm
30 mm
3 mm
50 mm
1121480
MS5030P6000A2
blank, nachbehandelt
6000 mm
30 mm
3 mm
50 mm
1121499
Länge
MS5030P2000A2
Art.Nr.
1121480
Oberfläche
blank, nachbehandelt
Länge
2000 mm
Höhe
30 mm
Materialstärke
3 mm
Breite
50 mm
MS5030P6000A2
Art.Nr.
1121499
Oberfläche
blank, nachbehandelt
Höhe
30 mm
Materialstärke
3 mm
Länge
6000 mm
Breite
50 mm
