Kabelverschraubung, metrisches Gewinde lang, schwarz
Kabelverschraubung, metrisches Gewinde lang, schwarz
Art.Nr. 2022978 | EAN 4012195004547
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
schwarz
kl. VKE: 5 Stück
5Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,4118 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 48 mm |
| Dichtbereich D min. | 36 mm |
| Dimension | M63 |
| explosionsgeschützt | nein |
| Farbe | schwarz |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M63 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 18 mm |
| Gewindenenngröße | 63 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 12 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 68 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 75 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

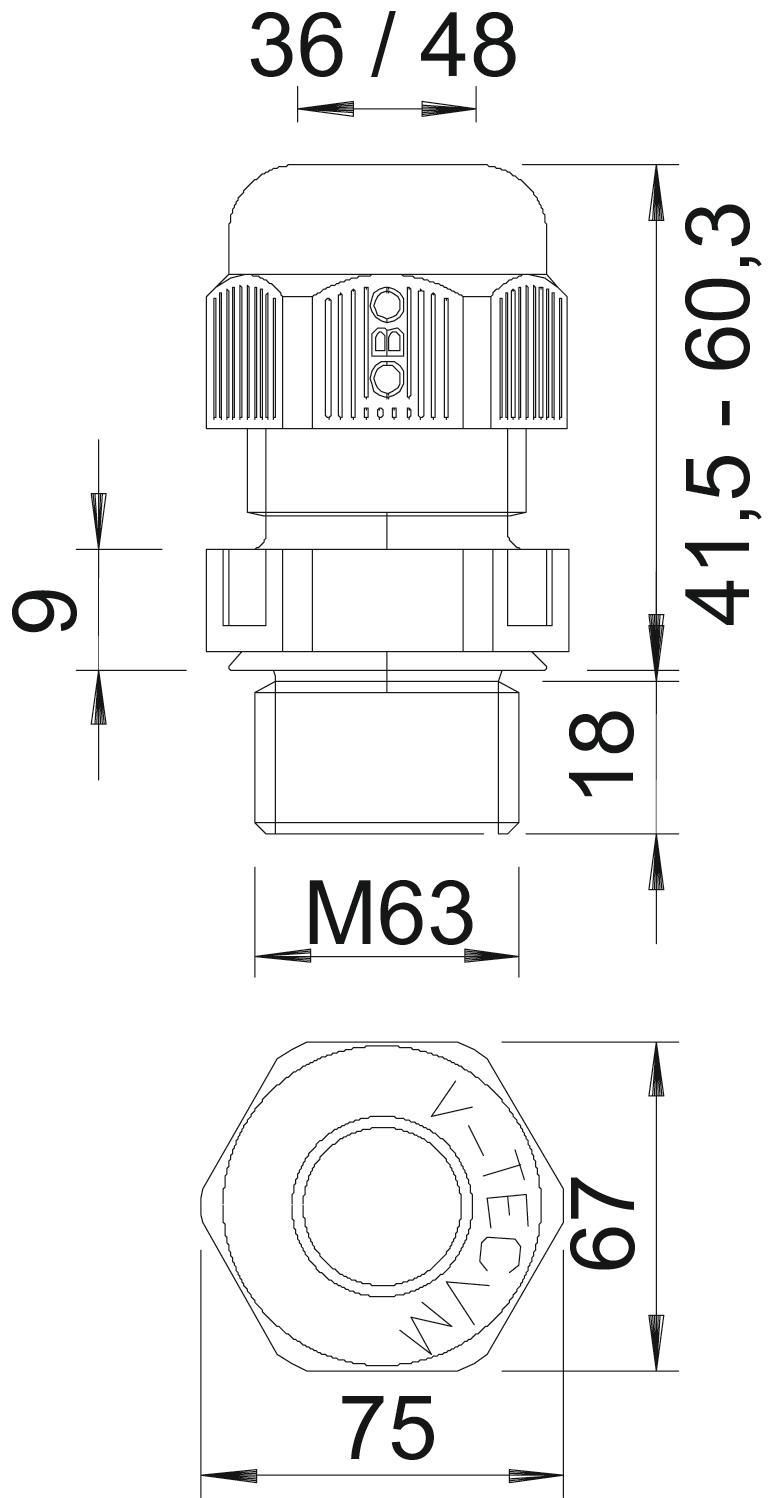

Abmessungen
| Maß E | 75 mm |
|---|---|
| Maß L max. | 60,3 mm |
| Maß L min. | 41,5 mm |
| Maß L1 | 18 mm |
| Maß L2 | 9 mm |
