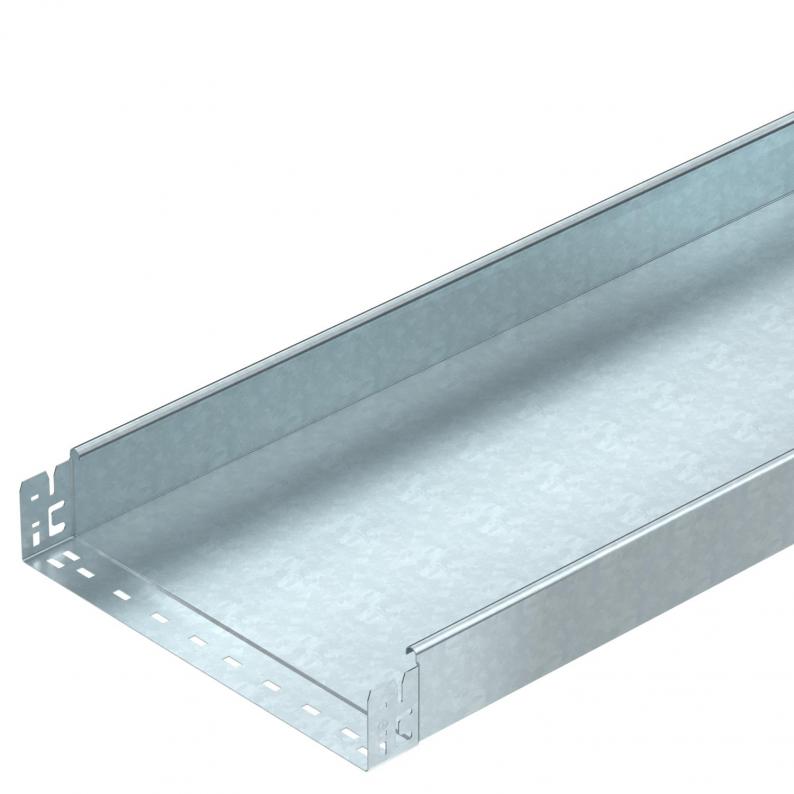

Kabelrinne MKS-Magic® 85 ungelocht FT

Kabelrinne MKS-Magic® 85 ungelocht FT

Art.Nr. 6059333 | EAN 4012195831730

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Farbe
zink
Höhe
85 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate11,2608 kg CO₂e / 1 Meter
Dimension85x400x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt338 cm²
Nutzquerschnitt33800 mm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite400 mm
Höhe85 mm
Länge3050 mm
Maß B400 mm

Belastungen

Stützabstand 1,5m1,75 kN/m
Stützabstand 1,75m1,4 kN/m
Stützabstand 2,0m1,1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKSMU 85

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 840 DD

kl. VKE: 1 Stück

Typ
DRL 400 FT

kl. VKE: 3 m

Art.Nr. 6036236

45°-Bogen 85 FT
Typ
RB 45 840 FT

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 810 FT
Art.Nr.
6059325
Breite
100 mm
Farbe
zink
Höhe
85 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein
MKSMU 820 FT
Art.Nr.
6059329
Werkstoff
Stahl
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Breite
200 mm
Höhe
85 mm
Funktionserhalt
nein
Blechstärke
1 mm
Farbe
zink
MKSMU 830 FT
Art.Nr.
6059331
Farbe
zink
Breite
300 mm
Höhe
85 mm
Funktionserhalt
nein
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Werkstoff
Stahl
MKSMU 840 FT
Art.Nr.
6059333
Höhe
85 mm
Farbe
zink
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Werkstoff
Stahl
Blechstärke
1 mm
Breite
400 mm
MKSMU 850 FT
Art.Nr.
6059335
Blechstärke
1 mm
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
Höhe
85 mm
Farbe
zink
MKSMU 860 FT
Art.Nr.
6059337
Funktionserhalt
nein
Blechstärke
1 mm
Höhe
85 mm
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
Breite
600 mm
Länge
3050 mm
