Kabelrinne MKS-Magic® 85 ungelocht FS

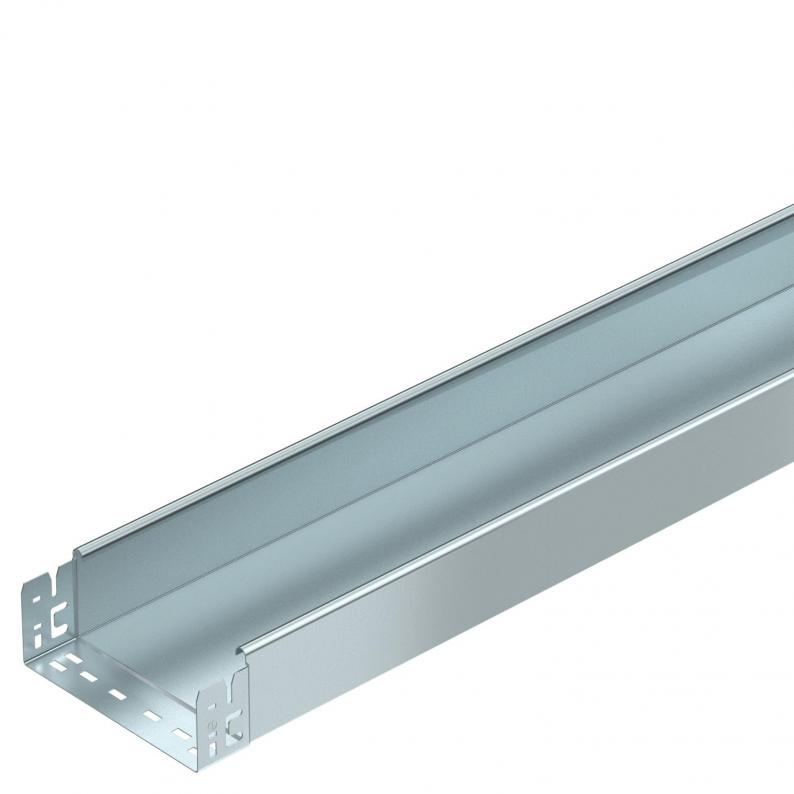

Kabelrinne MKS-Magic® 85 ungelocht FS

Art.Nr. 6059312 | EAN 4012195831648

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Höhe
85 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
Länge
3050 mm
Blechstärke
1 mm
Farbe
zink

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate7,194 kg CO₂e / 1 Meter
Dimension85x200x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt18600 mm²
Nutzquerschnitt186 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite200 mm
Höhe85 mm
Länge3050 mm
Maß B200 mm

Belastungen

Stützabstand 1,5m1,75 kN/m
Stützabstand 1,75m1,4 kN/m
Stützabstand 2,0m1,1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKSMU 85

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)

Zubehör

Systemzubehör
Typ
KTSMV 820 FS

kl. VKE: 1 Stück

Art.Nr. 6036202

45°-Bogen 85 FS
Typ
RB 45 820 FS

kl. VKE: 1 Stück

Art.Nr. 6036702

90°-Bogen 85 FS
Typ
RB 90 820 FS

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 810 FS
Art.Nr.
6059308
Höhe
85 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
Länge
3050 mm
Blechstärke
1 mm
Breite
100 mm
Farbe
zink
MKSMU 820 FS
Art.Nr.
6059312
Länge
3050 mm
Funktionserhalt
nein
Breite
200 mm
Höhe
85 mm
Blechstärke
1 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
MKSMU 830 FS
Art.Nr.
6059314
Breite
300 mm
Farbe
zink
Höhe
85 mm
Blechstärke
1 mm
Länge
3050 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
MKSMU 840 FS
Art.Nr.
6059316
Funktionserhalt
nein
Breite
400 mm
Farbe
zink
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
bandverzinkt
Höhe
85 mm
Länge
3050 mm
MKSMU 850 FS
Art.Nr.
6059318
Breite
500 mm
Blechstärke
1 mm
Funktionserhalt
nein
Länge
3050 mm
Farbe
zink
Werkstoff
Stahl
Höhe
85 mm
Oberfläche
bandverzinkt
MKSMU 860 FS
Art.Nr.
6059320
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
600 mm
Länge
3050 mm
Farbe
zink
Funktionserhalt
nein
Blechstärke
1 mm
Höhe
85 mm
