Kabelrinne MKS-Magic® 110 FT

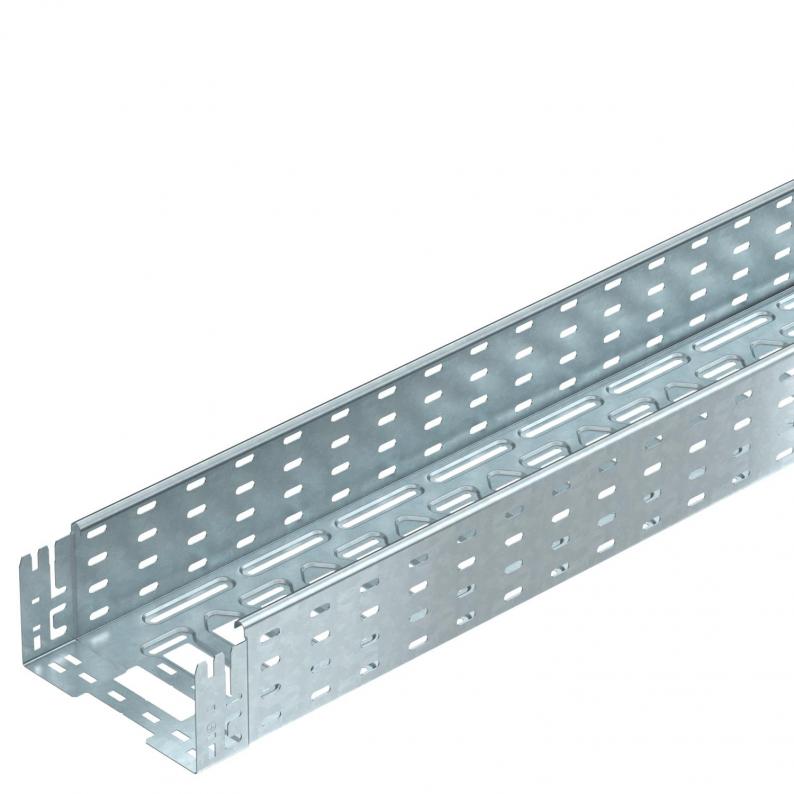

Kabelrinne MKS-Magic® 110 FT
Art.Nr. 6059177 | EAN 4012195831051
Art.Nr. / Typ
Breite
Blechstärke
1 mm
Höhe
110 mm
Farbe
zink
Länge
3050 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,0488 kg CO2e / 1 Meter |
| Dimension | 110x200x3050 |
| Einsatz Sprinkleranlage | ja |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 218 cm² |
| Nutzquerschnitt | 21800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 200 mm |
| Maß L | 80 mm |
| Maß x | 96 mm |
| Maß y | 162 mm |
Belastungen
| Stützabstand 1,5m | 2 kN/m |
|---|---|
| Stützabstand 2,0m | 1,5 kN/m |
| Stützabstand 2,5m | 1,07 kN/m |
| Stützabstand 3,0m | 0,7 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Blechstärke
Höhe
Farbe
Länge
Breite
Werkstoff
Oberfläche
Funktionserhalt
Art.Nr.
MKSM 110 FT
1 mm
110 mm
zink
3050 mm
100 mm
Stahl
tauchfeuerverzinkt
nein
6059173
MKSM 120 FT
1 mm
110 mm
zink
3050 mm
200 mm
Stahl
tauchfeuerverzinkt
nein
6059177
MKSM 130 FT
1 mm
110 mm
zink
3050 mm
300 mm
Stahl
tauchfeuerverzinkt
nein
6059179
MKSM 140 FT
1 mm
110 mm
zink
3050 mm
400 mm
Stahl
tauchfeuerverzinkt
nein
6059181
MKSM 150 FT
1 mm
110 mm
zink
3050 mm
500 mm
Stahl
tauchfeuerverzinkt
nein
6059183
MKSM 160 FT
1 mm
110 mm
zink
3050 mm
600 mm
Stahl
tauchfeuerverzinkt
nein
6059185
