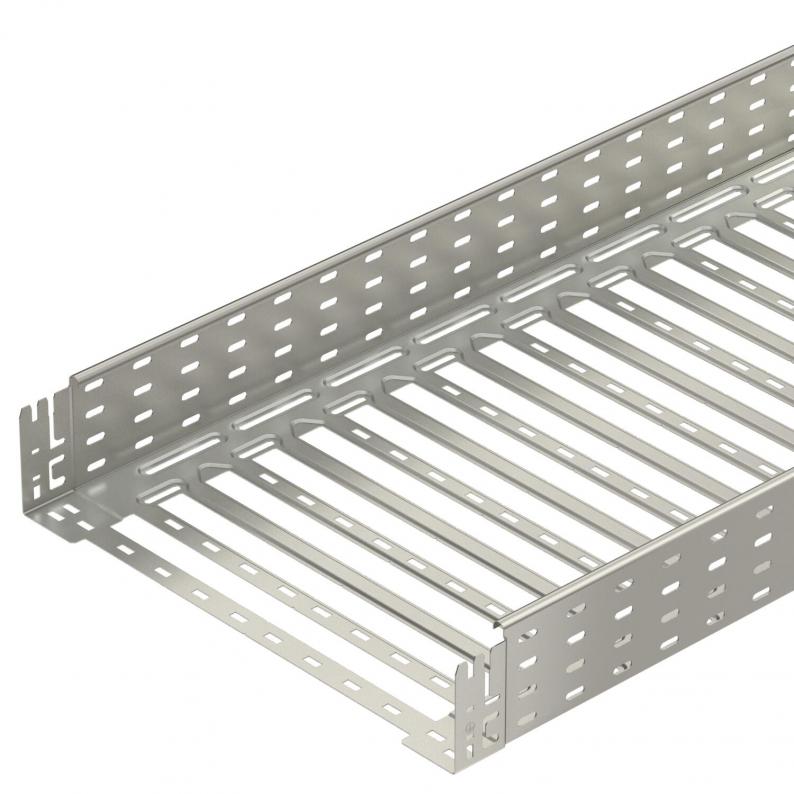

Kabelrinne MKS-Magic® 110 A2

Kabelrinne MKS-Magic® 110 A2

Art.Nr. 6059200 | EAN 4012195831235

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3050 mm
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
blank, nachbehandelt
Höhe
110 mm
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate28,8878 kg CO₂e / 1 Meter
Dimension110x500x3050
Einsatz Sprinkleranlageja
Farbeedelstahl
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt548 cm²
Nutzquerschnitt54800 mm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite500 mm
Höhe110 mm
Länge3050 mm
Maß B500 mm
Maß L380 mm
Maß x396 mm
Maß y462 mm

Belastungen

Stützabstand 1,5m1,1 kN/m
Stützabstand 2,0m0,95 kN/m
Stützabstand 2,5m0,8 kN/m
Stützabstand 3,0m0,65 kN/m
Belastungsdiagramm Kabelrinne Typ MKSM 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 150 A2

kl. VKE: 1 Stück

Art.Nr. 6036868

90°-Bogen 110 A2
Typ
RB 90 150 A2

kl. VKE: 1 Stück

Typ
RAA 150 A2

kl. VKE: 1 Stück

Ausführungen

Breite
MKSM 110 A2
Art.Nr.
6059190
Breite
100 mm
Länge
3050 mm
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
blank, nachbehandelt
Höhe
110 mm
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
MKSM 120 A2
Art.Nr.
6059194
Höhe
110 mm
Farbe
edelstahl
Blechstärke
1 mm
Breite
200 mm
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Funktionserhalt
nein
Länge
3050 mm
MKSM 130 A2
Art.Nr.
6059196
Farbe
edelstahl
Höhe
110 mm
Breite
300 mm
Länge
3050 mm
Funktionserhalt
nein
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt
Blechstärke
1 mm
MKSM 140 A2
Art.Nr.
6059198
Funktionserhalt
nein
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
Breite
400 mm
Länge
3050 mm
Höhe
110 mm
Oberfläche
blank, nachbehandelt
Blechstärke
1 mm
MKSM 150 A2
Art.Nr.
6059200
Farbe
edelstahl
Länge
3050 mm
Höhe
110 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Breite
500 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
Blechstärke
1 mm
MKSM 160 A2
Art.Nr.
6059202
Blechstärke
1 mm
Breite
600 mm
Funktionserhalt
nein
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt
Farbe
edelstahl
Höhe
110 mm
Länge
3050 mm
