Kabelleiter mit Trapez-Sprosse, Standard SG
Typ SL 62 300 SG
|Art.Nr. 7097247
|EAN 4012196979820
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
kl. VKE: 3 m
3m
m
Beschreibung

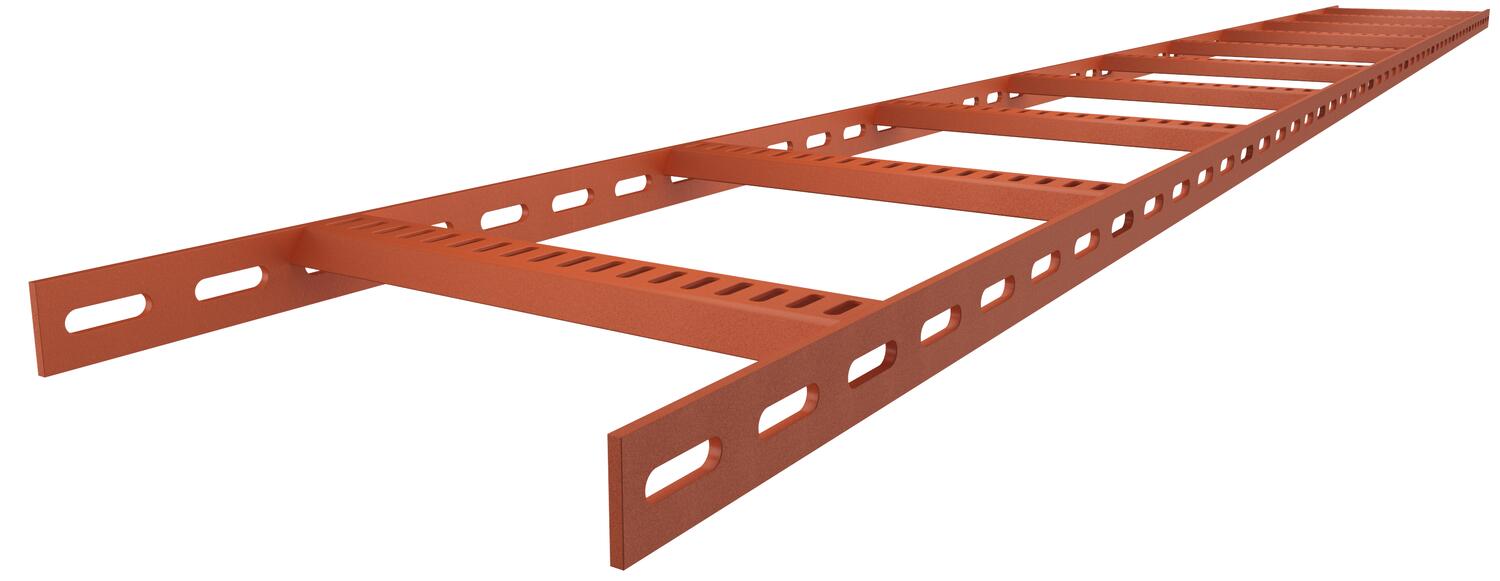

Schiffsbau-Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 40 mm mit eingeschweißten, nach unten offenen, gelochten Trapezsprossen. Belastung geprüft nach IEC in Kombination mit Verbinder Typ SLV. Schweißgrundierung Typ SIGMA-WELD 199.
Die Schiffsbau-Kabelleiter inklusive Formteile ist auf Anfrage auch in Edelstahl lieferbar. Pulverbeschichtung nach RAL-Farben möglich.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 40 mm |
| Maß B | 310 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| Holmstärke | 5 mm |
| Dimension | 40x310x3000 |
| Oberfläche | schweißgrundiert |
| Werkstoff | Stahl |
| Farbe | rostrot |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,6868 kg CO₂e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2 kN/m |
|---|---|
| Stützabstand 2,5m | 1 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
| Stützabstand 1,5m | 3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Belastungsschema beim Prüfverfahren
