Kabelleiter LG 110, 6 m VS A2
Typ LG 115 VS6 A2
|Art.Nr. 6216497
|EAN 4012196082988
Art.Nr. / Typ
Länge
Breite
Holmstärke
kl. VKE: 6 m
6m
m
Beschreibung

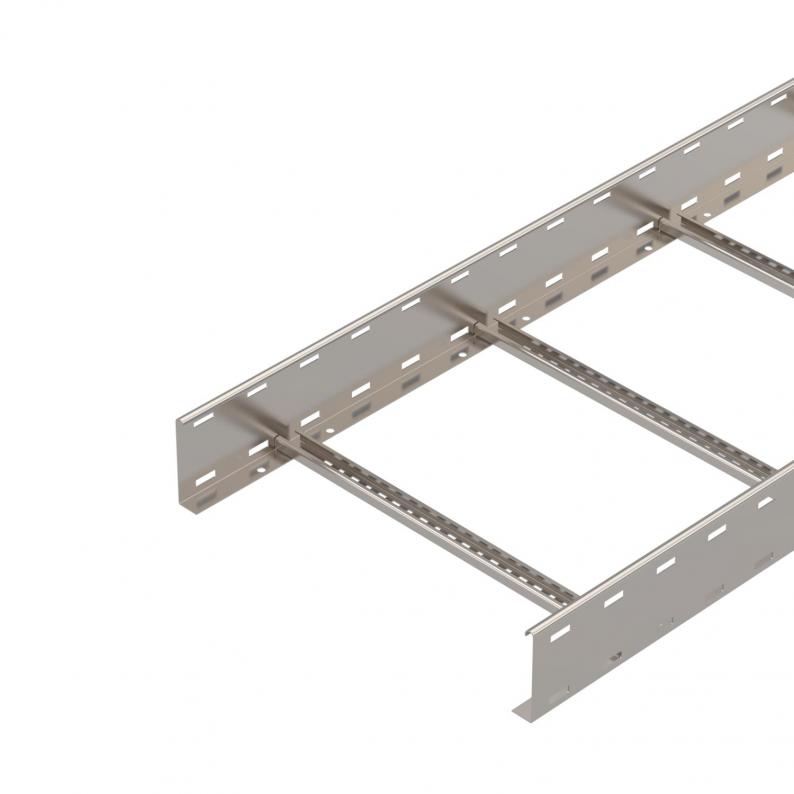

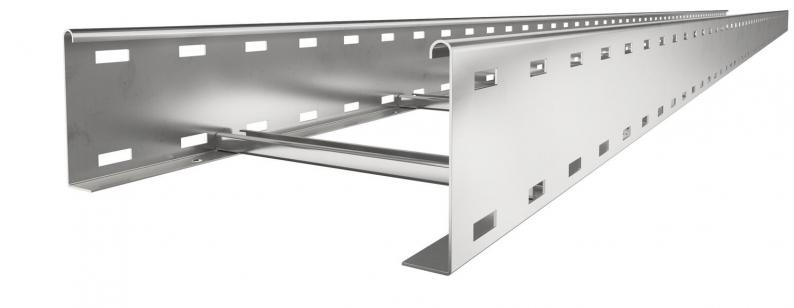

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.
Die passende Bügelschelle vom Typ 2056 finden Sie im Abgriff Steigeleiter-Systeme.
Technische Daten

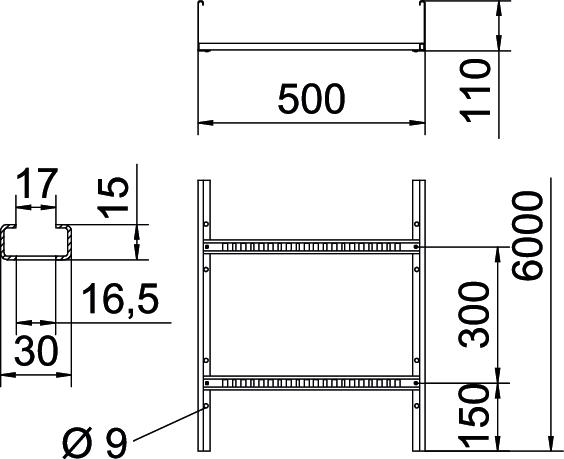

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 500 mm |
| Höhe | 110 mm |
| Maß B | 500 mm |
| Schlitzmaß Sprosse | 16,50 |
Technische Daten
| Weitspann-Ausführung | nein |
|---|---|
| Nutzquerschnitt | 475 cm² |
| Nutzquerschnitt | 47500 mm² |
| Sprossenabstand | 300 mm |
| Befestigung der Sprosse | blindgenietet |
| Abmessung | 110x500 |
| Holmstärke | 1,5 mm |
| Dimension | 110x500x6000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
Belastungen
| Stützabstand 2,0m | 3,1 kN/m |
|---|---|
| Stützabstand 2,5m | 2 kN/m |
| Stützabstand 3,0m | 1,3 kN/m |
| Stützabstand 3,5m | 0,9 kN/m |
| Stützabstand 4,0m | 0,6 kN/m |
| Stützabstand 4,5m | 0,5 kN/m |
| Stützabstand 5,0m | 0,45 kN/m |
| Stützabstand 6,0m | 0,15 kN/m |
Umweltdaten
23,0699 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| EPD Verified | Ja |
|---|---|
| Ablaufdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| Einheitenbasis EPD | 1 lfm. + Montagesystem |
| EPD GWP (außerhalb der Systemgrenzen) | 18.83 kg CO₂e |
| EPD GWP (Entsorgungsphase) | 1.97 kg CO₂e |
| EPD GWP (Herstellungsphase) | 81.32 kg CO₂e |
| EPD-Standard / LCA-Standard (Normen) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 23,0699 kg CO2e / 1 Meter |
|---|
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Holmstärke
Oberfläche
Werkstoff
Art.Nr.
LG 112 VS6 A2
6000
200
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6216492
LG 113 VS6 A2
6000
300
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6216493
LG 114 VS6 A2
6000
400
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6216495
LG 115 VS6 A2
6000
500
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6216497
LG 116 VS6 A2
6000
600
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6216499
