Hutmutterkabelverschraubung, EMV, metrisches Gewinde, vernickelt
Hutmutterkabelverschraubung, EMV, metrisches Gewinde, vernickelt
Art.Nr. 2086227 | EAN 4012195655626
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 5 Stück
5Stück
Beschreibung
Robuste EMV Kabelverschraubung mit metrischem Anschlussgewinde nach IEC 423 in Hutmutterbauart für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Neopren. Klemmeinsatz aus Polyamid. Mit vormontiertem O-Dichtring am Anschlussgewinde, VDE-geprüft nach DIN EN 50262, Schutzart IP68 bei 5 bar/1 h.
* Preise laut DEL-Notierung.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,7225 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 35 mm |
| Dichtbereich D min. | 24 mm |
| Dimension | M50 |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| Gewinde | M50 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 9 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | nein |
| Instabiler Drehmoment | 13,5 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Oberfläche | vernickelt |
| Schlagfest | nein |
| Schlüsselweite | 55 |
| Schutzart | IP68 |
| Temperatureinsatzbereich max. | 100 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Messing |
| Zugentlastungsmöglichkeit | ja |

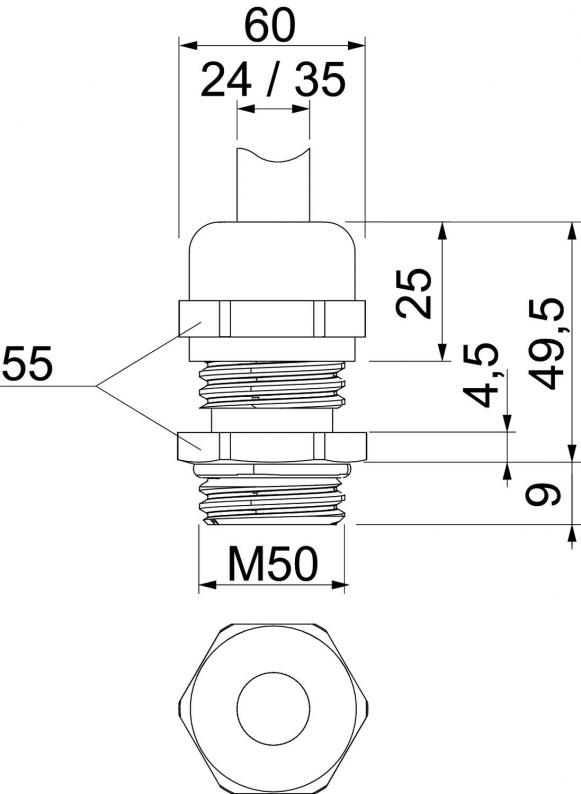

Abmessungen
| Maß E | 60 mm |
|---|---|
| Maß L max. | 49,5 mm |
| Maß L1 | 9 mm |
| Maß L2 | 4,5 mm |
| Maß L3 | 25 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Zertifikate (1)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 2091729
Gegenmutter, metrisches Gewinde mit SchneidzähnenTyp
169 MSS M50
kl. VKE: 25 Stück
25Stück
Ausführungen
Typ
Mehrfach Dichteinsatz
Gewinde
Art.Nr.
V-TEC VM12 EMV
nein
M12 x 1,5
2086203
V-TEC VM16 EMV
nein
M16 x 1,5
2086207
V-TEC VM20 EMV
nein
M20 x 1,5
2086211
V-TEC VM25 EMV
nein
M25 x 1,5
2086215
V-TEC VM32 EMV
nein
M32 x 1,5
2086219
V-TEC VM40 EMV
nein
M40 x 1,5
2086223
V-TEC VM50 EMV
nein
M50 x 1,5
2086227
V-TEC VM63 EMV
nein
M63 x 1,5
2086231
Gewinde
V-TEC VM12 EMV
Art.Nr.
2086203
Mehrfach Dichteinsatz
nein
Gewinde
M12 x 1,5
V-TEC VM16 EMV
Art.Nr.
2086207
Gewinde
M16 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM20 EMV
Art.Nr.
2086211
Mehrfach Dichteinsatz
nein
Gewinde
M20 x 1,5
V-TEC VM25 EMV
Art.Nr.
2086215
Gewinde
M25 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM32 EMV
Art.Nr.
2086219
Mehrfach Dichteinsatz
nein
Gewinde
M32 x 1,5
V-TEC VM40 EMV
Art.Nr.
2086223
Mehrfach Dichteinsatz
nein
Gewinde
M40 x 1,5
V-TEC VM50 EMV
Art.Nr.
2086227
Mehrfach Dichteinsatz
nein
Gewinde
M50 x 1,5
V-TEC VM63 EMV
Art.Nr.
2086231
Mehrfach Dichteinsatz
nein
Gewinde
M63 x 1,5
