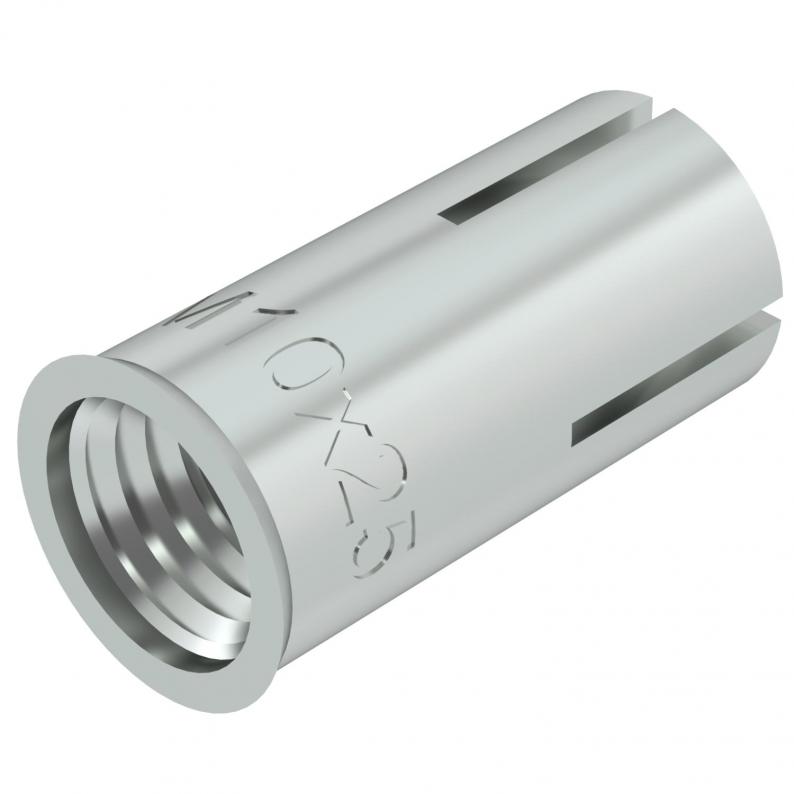

Einschlaganker, Ausführung mit Kragen
Art.Nr. 3492022 | EAN 4012196709625
Art.Nr. / Typ
Gewinde
Länge
Zulässiger Lastbereich Zugzone
kl. VKE: 50 Stück
50Stück
Beschreibung
Einschlaganker zur Einzelbefestigung von nichttragenden Systemen in ungerissenem Beton und zur Mehrfachbefestigung in gerissenem und ungerissenem Beton.
Brandschutztechnisch geprüft, Feuerwiderstandsklasse R 120 gemäß Europäisch Technischer Zulassung ETA-02/0020 (Opt. 7) und Europäisch Technischer Zulassung ETA-05/0116.
Montage mit Markier- und Spreizwerkzeug.
Brandschutztechnisch geprüft, Feuerwiderstandsklasse R 120 gemäß Europäisch Technischer Zulassung ETA-02/0020 (Opt. 7) und Europäisch Technischer Zulassung ETA-05/0116.
Montage mit Markier- und Spreizwerkzeug.
Technische Daten
Technische Daten
| Ausführung | Einschlag |
|---|---|
| Befestigungsvorrichtung | sonstige |
| Bohrlochtiefe | 25 mm |
| Bohrungsdurchmesser min. | 12 mm |
| Dimension | 10x25 |
| Einschraubtiefe max. | 12 mm |
| Einschraubtiefe min. | 10 mm |
| Farbe | zink |
| Geeignet für Baustoff | Beton |
| Gewinde | M10 |
| Gewinde metrisch | 10 |
| Montageart Dübel, Anker | Vorsteckmontage |
| Oberfläche | galvanisch verzinkt |
| Selbstbohrend | nein |
| Werkstoff | Stahl |
| Zulässiger Lastbereich Zugzone | 2,1 |
| Zulassungen vorhanden | ja |

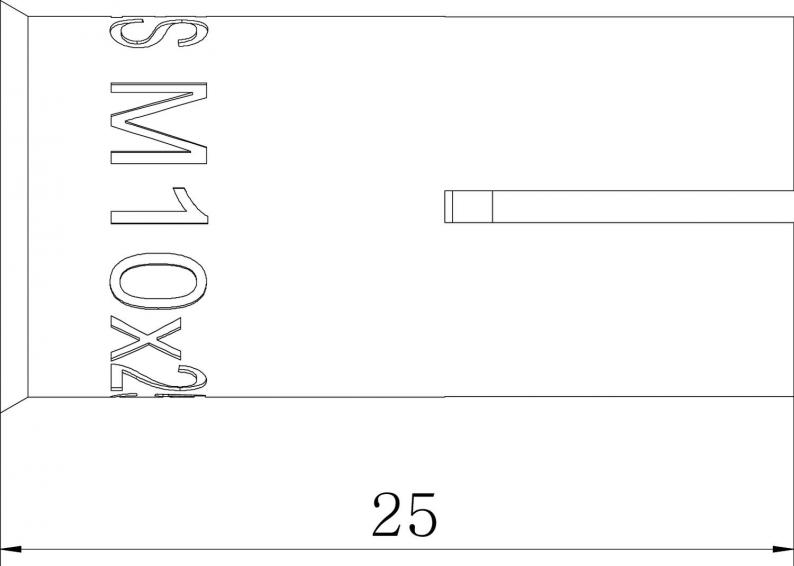

Abmessungen
| Länge | 25 mm |
|---|---|
| Maß L | 25 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Gewinde
Länge
Zulässiger Lastbereich Zugzone
Art.Nr.
ES M 6x25
M6
25 mm
1,7
3492018
ES M 8x25
M8
25 mm
1,9
3492020
ES M 10x25
M10
25 mm
2,1
3492022
ES M 8x30
M8
30 mm
1,7
3492023
ES M 10x40
M10
40 mm
2
3492024
ES M 12x25
M12
25 mm
2,1
3492025
ES M 12x50
M12
50 mm
2,4
3492026
Gewinde
Länge
Zulässiger Lastbereich Zugzone
ES M 6x25
Art.Nr.
3492018
Gewinde
M6
Länge
25 mm
Zulässiger Lastbereich Zugzone
1,7
ES M 8x25
Art.Nr.
3492020
Gewinde
M8
Länge
25 mm
Zulässiger Lastbereich Zugzone
1,9
ES M 10x25
Art.Nr.
3492022
Zulässiger Lastbereich Zugzone
2,1
Länge
25 mm
Gewinde
M10
ES M 8x30
Art.Nr.
3492023
Zulässiger Lastbereich Zugzone
1,7
Länge
30 mm
Gewinde
M8
ES M 10x40
Art.Nr.
3492024
Länge
40 mm
Gewinde
M10
Zulässiger Lastbereich Zugzone
2
ES M 12x25
Art.Nr.
3492025
Länge
25 mm
Zulässiger Lastbereich Zugzone
2,1
Gewinde
M12
ES M 12x50
Art.Nr.
3492026
Zulässiger Lastbereich Zugzone
2,4
Gewinde
M12
Länge
50 mm
