C-Gitterrinne CGR 50 FT
C-Gitterrinne CGR 50 FT
Art.Nr. 6017444 | EAN 4012196014057
Art.Nr. / Typ
Nutzquerschnitt
Breite
Länge
3000 mm
Höhe
50 mm
Draht-Durchmesser
4,5 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne in C-Form aus punktgeschweißten Stahldrähten mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung 15 dB.
Magnetische Schirmdämpfung 15 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,75 kg CO₂e / 1 Meter |
| Dimension | 50x200x3000 |
| Draht-Durchmesser | 4,5 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 75 cm² |
| Nutzquerschnitt | 7500 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Form |
| Rostfreier Stahl, gebeizt | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

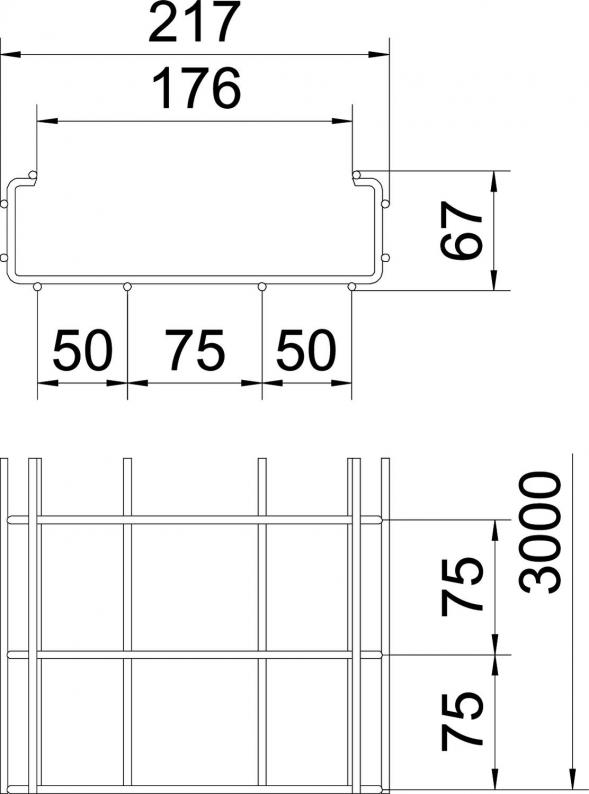

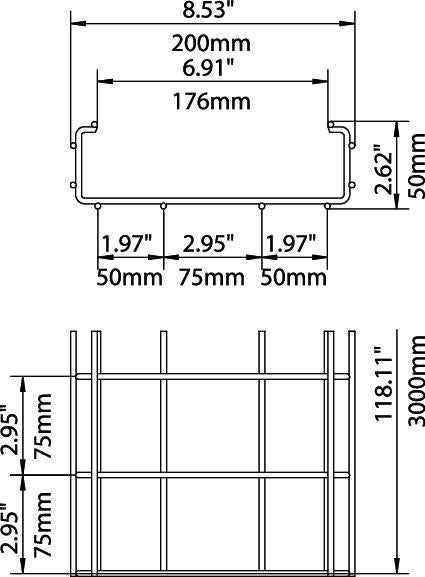

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 3000 mm |
| Maß A | 176 mm |
| Maß B | 217 mm |
| Maß H | 67 mm |
| Maß l1 | 75 mm |
| Maß l2 | 50 mm |
Belastungen
| Stützabstand 1,0m | 1,1 kN/m |
|---|---|
| Stützabstand 1,5m | 0,7 kN/m |
| Stützabstand 2,0m | 0,4 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Höhe
Draht-Durchmesser
Funktionserhalt
Nutzquerschnitt
Breite
Art.Nr.
CGR 50 50 FT
3000 mm
50 mm
4,5 mm
nein
13 cm²
50 mm
6017428
CGR 50 100 FT
3000 mm
50 mm
4,5 mm
nein
34 cm²
100 mm
6017436
CGR 50 200 FT
3000 mm
50 mm
4,5 mm
nein
75 cm²
200 mm
6017444
CGR 50 300 FT
3000 mm
50 mm
4,5 mm
nein
116 cm²
300 mm
6017452
CGR 50 400 FT
3000 mm
50 mm
4,5 mm
nein
157 cm²
400 mm
6017460
Nutzquerschnitt
Breite
CGR 50 50 FT
Art.Nr.
6017428
Länge
3000 mm
Höhe
50 mm
Draht-Durchmesser
4,5 mm
Funktionserhalt
nein
Nutzquerschnitt
13 cm²
Breite
50 mm
CGR 50 100 FT
Art.Nr.
6017436
Nutzquerschnitt
34 cm²
Höhe
50 mm
Draht-Durchmesser
4,5 mm
Länge
3000 mm
Breite
100 mm
Funktionserhalt
nein
CGR 50 200 FT
Art.Nr.
6017444
Höhe
50 mm
Breite
200 mm
Funktionserhalt
nein
Nutzquerschnitt
75 cm²
Länge
3000 mm
Draht-Durchmesser
4,5 mm
CGR 50 300 FT
Art.Nr.
6017452
Nutzquerschnitt
116 cm²
Draht-Durchmesser
4,5 mm
Höhe
50 mm
Breite
300 mm
Funktionserhalt
nein
Länge
3000 mm
CGR 50 400 FT
Art.Nr.
6017460
Länge
3000 mm
Draht-Durchmesser
4,5 mm
Breite
400 mm
Nutzquerschnitt
157 cm²
Funktionserhalt
nein
Höhe
50 mm
