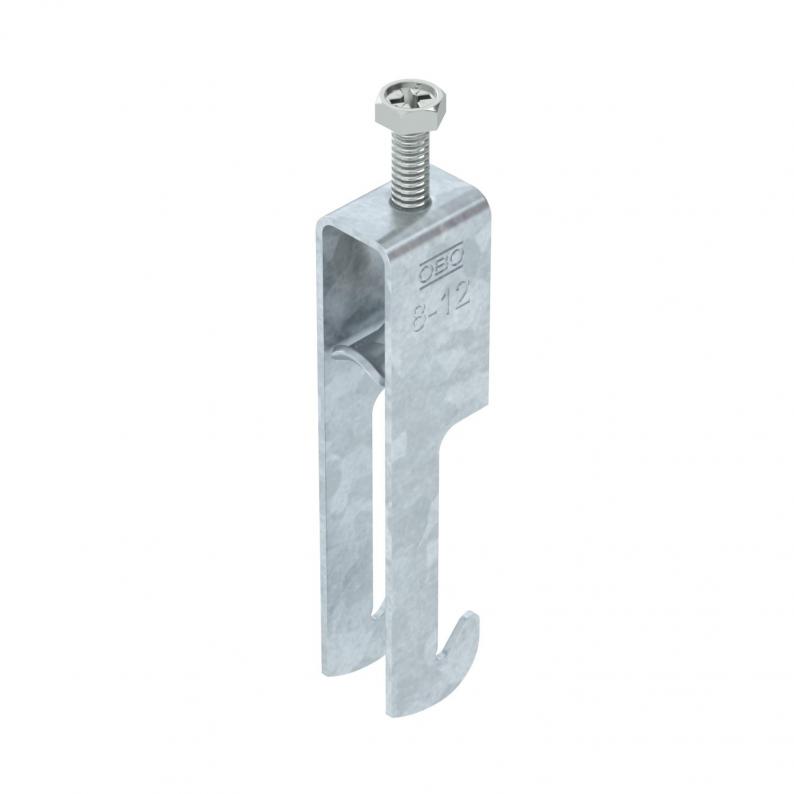

Bügelschelle 2056 W-Fuß, 2-fach, Metalldruckwanne, FT
Bügelschelle 2056 W-Fuß, 2-fach, Metalldruckwanne, FT
Art.Nr. 1188341 | EAN 4012197417017
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit W-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an Winkeleisen bis < 40 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 8-12mm |
| für Rohrdurchmesser max. | 12 mm |
| für Rohrdurchmesser min. | 8 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 28 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Metallwanne | ja |
| Montageart | Winkelprofil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 12 mm |
| Spannbereich D min. | 8 mm |
| Werkstoff | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
Abmessungen
| Breite | 17 mm |
|---|---|
| Höhe | 97 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 17 mm |
| Maß C | 28 mm |
| Maß G | M6 |
| Maß H | 97 mm |
| Maß L | 46 mm |
| Maß t | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
Art.Nr.
BS-W2-M-12 FT
12 mm
8 mm
3 Nm
1188341
BS-W2-M-16 FT
16 mm
12 mm
3 Nm
1188344
BS-W2-M-22 FT
22 mm
16 mm
3 Nm
1188347
BS-W2-M-28 FT
28 mm
22 mm
3 Nm
1188350
BS-W2-M-34 FT
34 mm
28 mm
3 Nm
1188353
BS-W2-M-40 FT
40 mm
34 mm
3 Nm
1188356
BS-W2-M-46 FT
46 mm
40 mm
5 Nm
1188359
BS-W2-M-52 FT
52 mm
46 mm
5 Nm
1188362
BS-W2-M-58 FT
58 mm
52 mm
5 Nm
1188365
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
BS-W2-M-12 FT
Art.Nr.
1188341
Spannbereich D max.
12 mm
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
3 Nm
BS-W2-M-16 FT
Art.Nr.
1188344
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
BS-W2-M-22 FT
Art.Nr.
1188347
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
BS-W2-M-28 FT
Art.Nr.
1188350
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
BS-W2-M-34 FT
Art.Nr.
1188353
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
3 Nm
BS-W2-M-40 FT
Art.Nr.
1188356
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
3 Nm
BS-W2-M-46 FT
Art.Nr.
1188359
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
BS-W2-M-52 FT
Art.Nr.
1188362
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
5 Nm
BS-W2-M-58 FT
Art.Nr.
1188365
Spannbereich D min.
52 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
