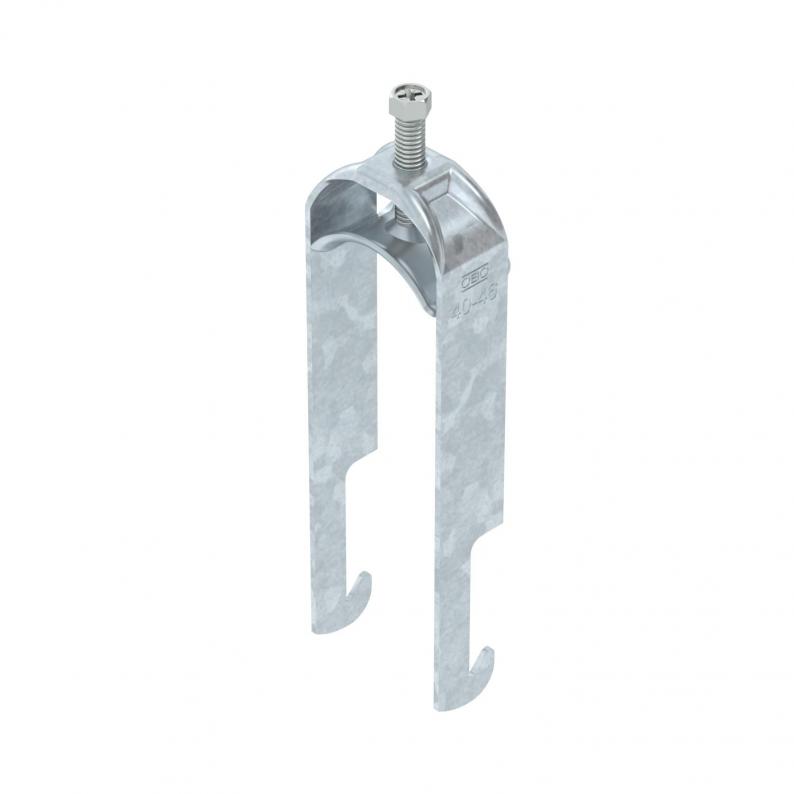

Bügelschelle 2056 W-Fuß, 2-fach, Metalldruckwanne, FT
Bügelschelle 2056 W-Fuß, 2-fach, Metalldruckwanne, FT
Art.Nr. 1188359 | EAN 4012197417192
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
kl. VKE: 25 Stück
25Stück
Beschreibung
Bügelschelle mit W-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an Winkeleisen bis < 40 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 2 mm |
| Dimension | 40-46mm |
| für Rohrdurchmesser max. | 46 mm |
| für Rohrdurchmesser min. | 40 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Metallwanne | ja |
| Montageart | Winkelprofil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
Abmessungen
| Breite | 51 mm |
|---|---|
| Höhe | 167 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 51 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 167 mm |
| Maß L | 43 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
BS-W2-M-12 FT
3 Nm
8 mm
12 mm
1188341
BS-W2-M-16 FT
3 Nm
12 mm
16 mm
1188344
BS-W2-M-22 FT
3 Nm
16 mm
22 mm
1188347
BS-W2-M-28 FT
3 Nm
22 mm
28 mm
1188350
BS-W2-M-34 FT
3 Nm
28 mm
34 mm
1188353
BS-W2-M-40 FT
3 Nm
34 mm
40 mm
1188356
BS-W2-M-46 FT
5 Nm
40 mm
46 mm
1188359
BS-W2-M-52 FT
5 Nm
46 mm
52 mm
1188362
BS-W2-M-58 FT
5 Nm
52 mm
58 mm
1188365
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
BS-W2-M-12 FT
Art.Nr.
1188341
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
BS-W2-M-16 FT
Art.Nr.
1188344
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-W2-M-22 FT
Art.Nr.
1188347
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
Spannbereich D min.
16 mm
BS-W2-M-28 FT
Art.Nr.
1188350
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
BS-W2-M-34 FT
Art.Nr.
1188353
Spannbereich D min.
28 mm
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
BS-W2-M-40 FT
Art.Nr.
1188356
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
BS-W2-M-46 FT
Art.Nr.
1188359
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
BS-W2-M-52 FT
Art.Nr.
1188362
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
BS-W2-M-58 FT
Art.Nr.
1188365
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
Max. Anzugsdrehmoment
5 Nm
