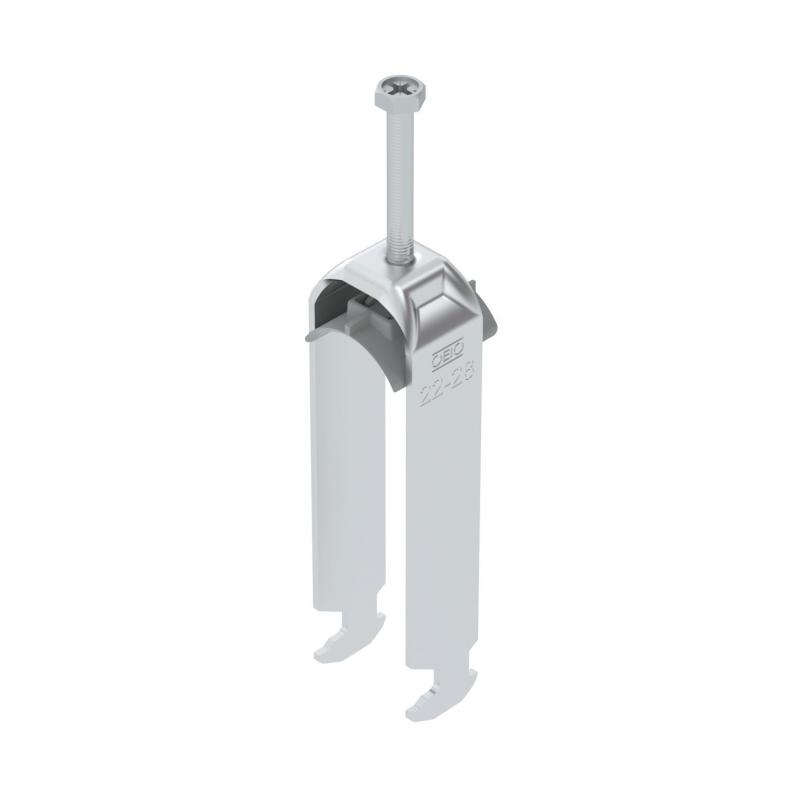

Bügelschelle 2056 H-Fuß, 3-fach, Kunststoffdruckwanne, Al

Bügelschelle 2056 H-Fuß, 3-fach, Kunststoffdruckwanne, Al

Art.Nr. 1186424 | EAN 4012196848263

Alle Ausführungen anzeigen
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.

kl. VKE: 50 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 3 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
  • halogenfrei; ohne Chlor, Fluor und Brom
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 16-17 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 16-17 mm

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre3
Blechstärke2 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,486 kg CO₂e / 1 Stück
Dimension22-28mm
für Rohrdurchmesser max.28 mm
für Rohrdurchmesser min.22 mm
für Schiene mit Schlitzweite (mit Intervall) max.17 mm
für Schiene mit Schlitzweite (mit Intervall) min.16 mm
GewindeM6
Halogenfreija
Länge Außenmaß34 mm
Max. Anzugsdrehmoment2 Nm
Mit Gegenwannenein
Mit Kunststoffwanneja
MontageartProfilschiene
Schlitzweite10 mm
Spannbereich D max.28 mm
Spannbereich D min.22 mm
WerkstoffAluminium
Werkstoff der WanneKunststoff
Werkstoffgüte der WannePolypropylen
Zusatz Oberflächeunbehandelt
Zusatz WerkstoffAluminium

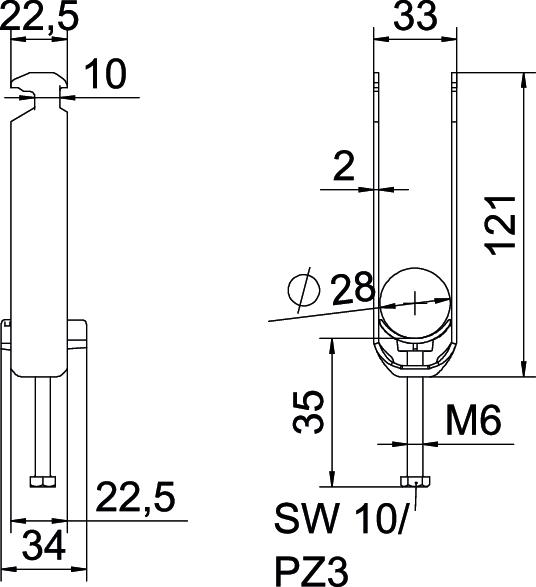

Abmessungen

Breite33 mm
Höhe121 mm
Länge22,5 mm
Maß A22,5 mm
Maß B33 mm
Maß C34 mm
Maß GM6
Maß H121 mm
Maß L59 mm
Maß t2 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
BS-H3-K-12 ALU
Art.Nr.
1186404
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
BS-H3-K-16 ALU
Art.Nr.
1186411
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
BS-H3-K-22 ALU
Art.Nr.
1186418
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
16 mm
BS-H3-K-28 ALU
Art.Nr.
1186424
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
BS-H3-K-34 ALU
Art.Nr.
1186431
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
