Bügelschelle 2056 F-Fuß, 2-fach, Metalldruckwanne, FT
Bügelschelle 2056 F-Fuß, 2-fach, Metalldruckwanne, FT
Art.Nr. 1187409 | EAN 4012196853540
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 50 Stück
50Stück
Beschreibung

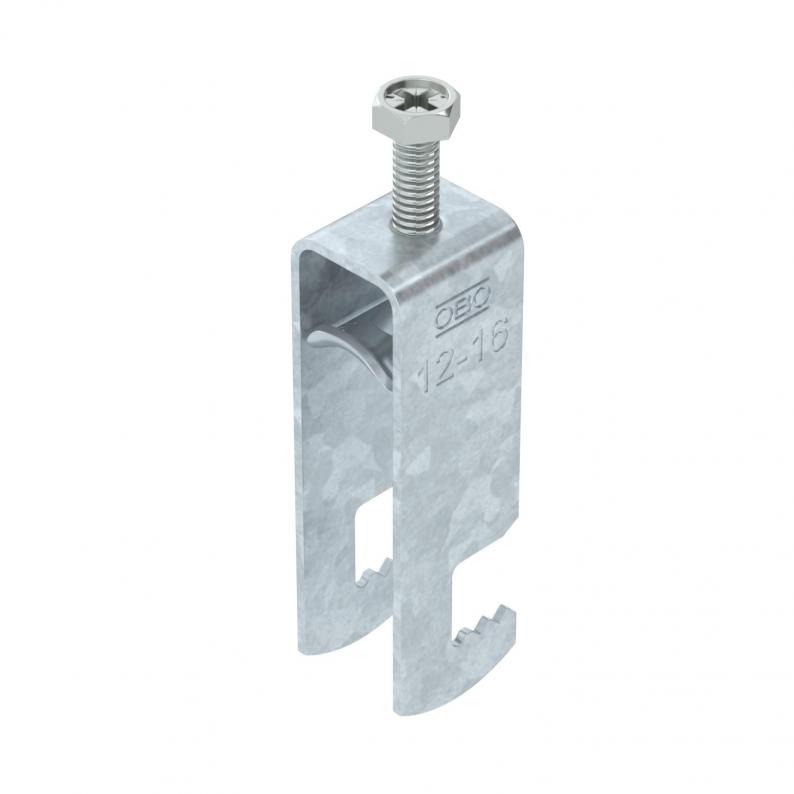

Bügelschelle mit F-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an Flacheisen. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 12-16mm |
| für Rohrdurchmesser max. | 16 mm |
| für Rohrdurchmesser min. | 12 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 28 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Metallwanne | ja |
| Montageart | flaches Profil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 16 mm |
| Spannbereich D min. | 12 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

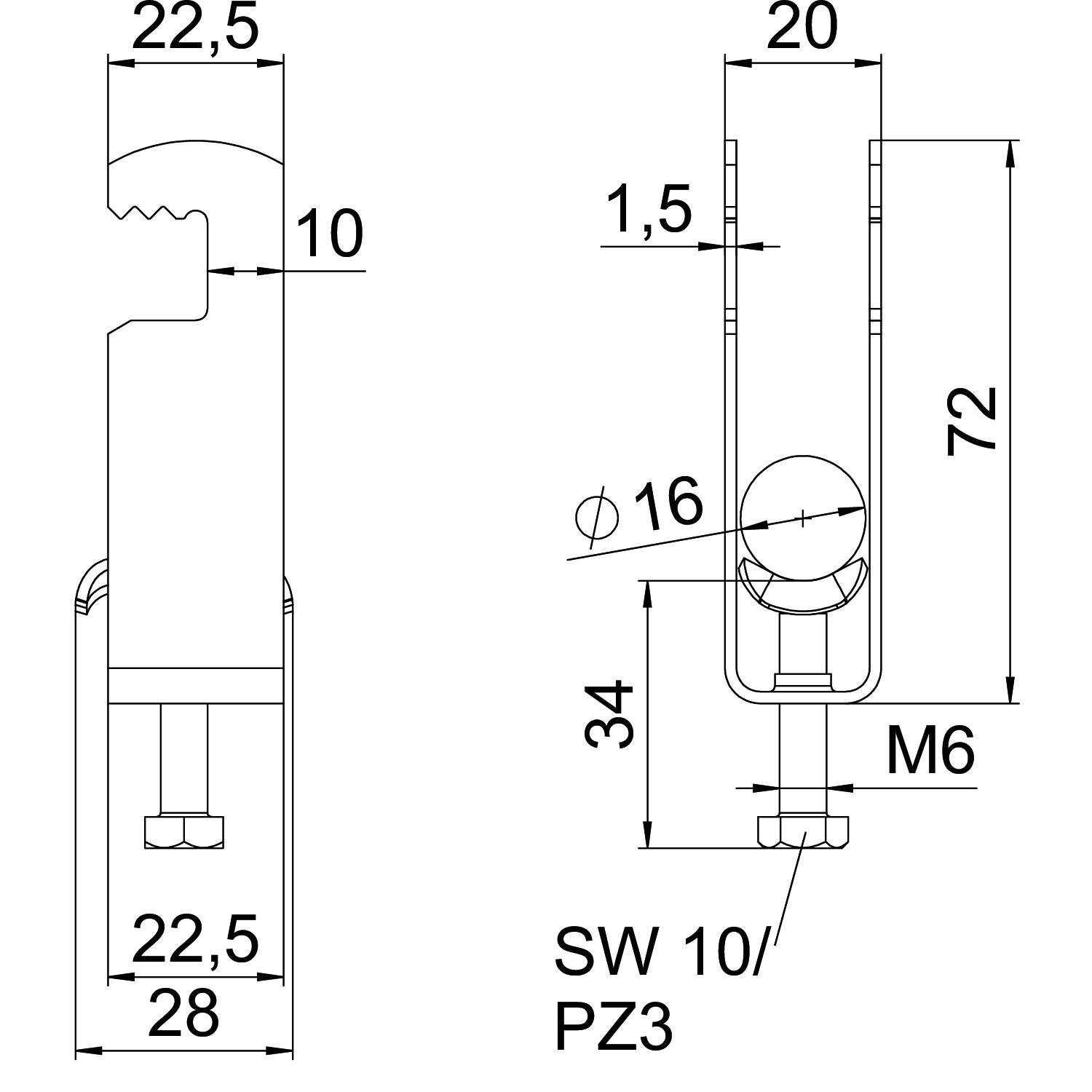

Abmessungen
| Breite | 20 mm |
|---|---|
| Höhe | 72 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 20 mm |
| Maß C | 28 mm |
| Maß G | M6 |
| Maß H | 72 mm |
| Maß L | 34 mm |
| Maß t | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
BS-F2-M-12 FT
8 mm
3 Nm
12 mm
1187403
BS-F2-M-16 FT
12 mm
3 Nm
16 mm
1187409
BS-F2-M-22 FT
16 mm
3 Nm
22 mm
1187415
BS-F2-M-28 FT
22 mm
3 Nm
28 mm
1187421
BS-F2-M-34 FT
28 mm
3 Nm
34 mm
1187427
BS-F2-M-40 FT
34 mm
3 Nm
40 mm
1187433
BS-F2-M-46 FT
40 mm
5 Nm
46 mm
1187439
BS-F2-M-52 FT
46 mm
5 Nm
52 mm
1187445
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
BS-F2-M-12 FT
Art.Nr.
1187403
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
BS-F2-M-16 FT
Art.Nr.
1187409
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
BS-F2-M-22 FT
Art.Nr.
1187415
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
BS-F2-M-28 FT
Art.Nr.
1187421
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
BS-F2-M-34 FT
Art.Nr.
1187427
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
BS-F2-M-40 FT
Art.Nr.
1187433
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
BS-F2-M-46 FT
Art.Nr.
1187439
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
BS-F2-M-52 FT
Art.Nr.
1187445
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
