Bügelschelle, 1-fach Metalldruckwanne FT

Bügelschelle, 1-fach Metalldruckwanne FT

Art.Nr. 1156829 | EAN 4012195495314

Alle Ausführungen anzeigen
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
3 Nm

kl. VKE: 100 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Bügelschelle zur Befestigung von Kabeln und Rohren. Geeignet für Flach-, Winkel- und U-Eisen von 4 - 12 mm Stärke. Metallwanne mit stark gerundeten Kanten zum Kabelschutz.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Flachstahl
  • U-Stahl

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre1
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,1005 kg CO₂e / 1 Stück
Dimension16-22mm
für 1 Kabel H54 mm
für 1 Kabel L34
für 2 Kabel H78 mm
für 2 Kabel L47 mm
für 3 Kabel H102 mm
für 3 Kabel L47 mm
für Rohrdurchmesser max.20 mm
für Rohrdurchmesser min.20 mm
für Schiene mit Schlitzweite (mit Intervall) max.17 mm
für Schiene mit Schlitzweite (mit Intervall) min.16 mm
Halogenfreija
Max. Anzugsdrehmoment3 Nm
Mit Gegenwannenein
Mit Kunststoffwannenein
Mit Metallwanneja
Montageartflaches Profil
Oberflächetauchfeuerverzinkt
Schlagfestnein
Spannbereich D max.22 mm
Spannbereich D min.16 mm
WerkstoffStahl
Werkstoff der WanneStahl
Zusatz Oberflächefeuerverzinkt
Zusatz WerkstoffStahl

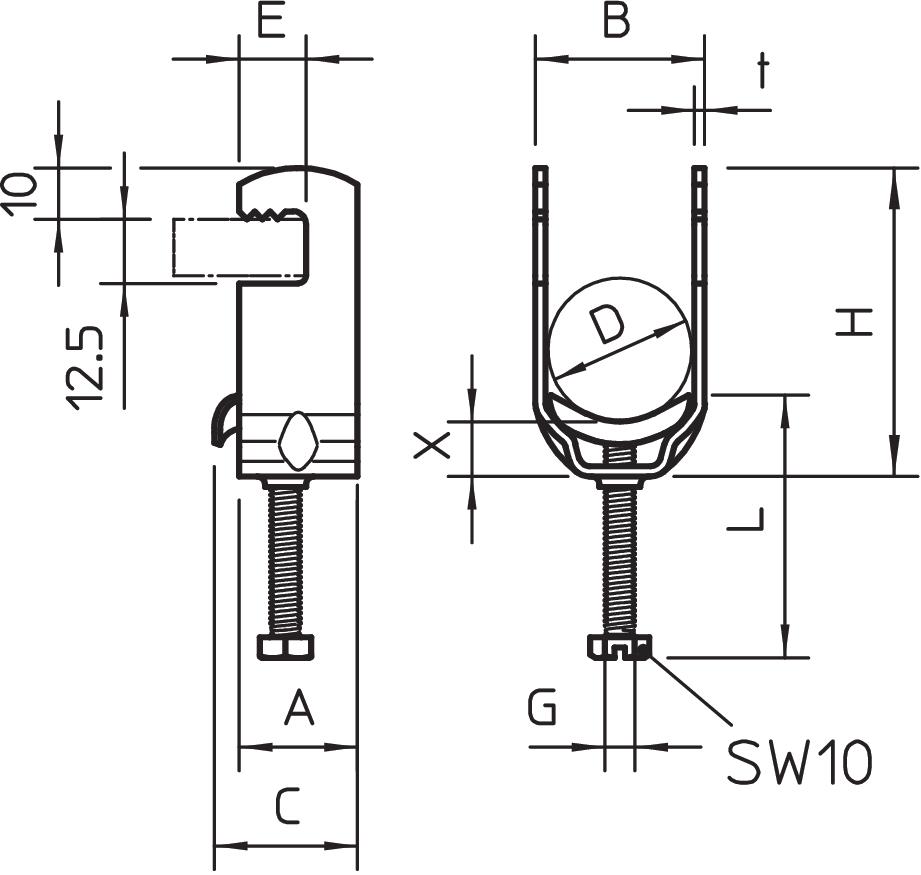

Abmessungen

Maß A23 mm
Maß B27 mm
Maß C34 mm
Maß E13 mm
Maß GM6
Maß H54 mm
Maß L34 mm
Maß t1,5 mm
Maß x5 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Spannbereich D max.
Spannbereich D min.
2056F M 16 FT
Art.Nr.
1156810
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
2056F M 22 FT
Art.Nr.
1156829
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
