Bügelschelle, 1-fach Metalldruckwanne, FT
Typ 2056 M 16 FT
|Art.Nr. 1156012
|EAN 4012195062776
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 100 Stück
100Stück
Stück
Beschreibung
Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite.
Schelle, Schraube und Druckwanne aus tauchfeuerverzinktem Stahl.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Schelle, Schraube und Druckwanne aus tauchfeuerverzinktem Stahl.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Technische Daten
Technische Daten
| für Rohrdurchmesser min. | 16 mm |
|---|---|
| für Rohrdurchmesser max. | 16 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| Schlagfest | nein |
| Halogenfrei | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 3 Nm |
| Montageart | Profilschiene |
| für 1 Kabel H | 44 mm |
| für 1 Kabel L | 32,5 |
| Spannbereich D min. | 12 mm |
| Spannbereich D max. | 16 mm |
| Dimension | 12-16mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0724 kg CO₂e / 1 Stück |

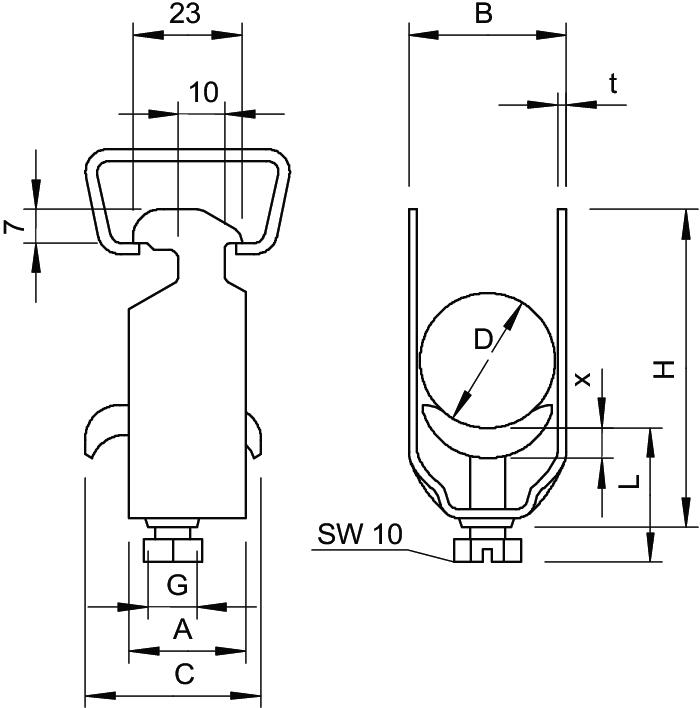

Abmessungen
| Maß L | 32,5 mm |
|---|---|
| Maß A | 23 mm |
| Maß B | 20 mm |
| Maß H | 44 mm |
| Maß t | 1,5 mm |
| Maß C | 30 mm |
| Maß x | 3,5 mm |
| Maß G | M6 |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
2056 M 16 FT
3
12
16
1156012
2056 M 52 FT
5
46
52
1156071
2056 M 58 FT
5
52
58
1156098
2056 M 70 FT
5
64
70
1156128
2056 M 76 FT
5
70
76
1156136
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
2056 M 16 FT
Art.Nr.
1156012
Max. Anzugsdrehmoment
3
Spannbereich D min.
12
Spannbereich D max.
16
2056 M 52 FT
Art.Nr.
1156071
Max. Anzugsdrehmoment
5
Spannbereich D min.
46
Spannbereich D max.
52
2056 M 58 FT
Art.Nr.
1156098
Max. Anzugsdrehmoment
5
Spannbereich D min.
52
Spannbereich D max.
58
2056 M 70 FT
Art.Nr.
1156128
Max. Anzugsdrehmoment
5
Spannbereich D min.
64
Spannbereich D max.
70
2056 M 76 FT
Art.Nr.
1156136
Max. Anzugsdrehmoment
5
Spannbereich D min.
70
Spannbereich D max.
76
