Bügelschelle, 1-fach Metalldruckwanne A4

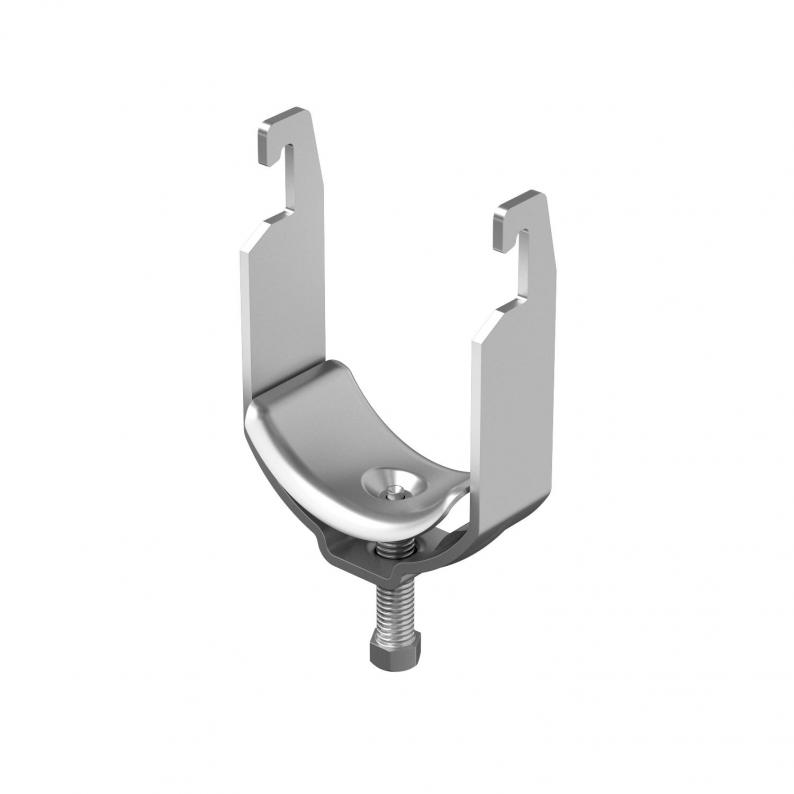

Bügelschelle, 1-fach Metalldruckwanne A4
Art.Nr. 1158239 | EAN 4012195912330
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung
Passend zu allen C-Profilschienen mit 18 mm und 22 mm Schlitzweite.
Technische Daten
Technische Daten
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,6389 kg CO₂e / 1 Stück |
|---|---|
| Dimension | 52-58mm |
| für Rohrdurchmesser max. | 50 mm |
| für Rohrdurchmesser min. | 50 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | nein |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlagfest | nein |
| Spannbereich D max. | 58 mm |
| Spannbereich D min. | 52 mm |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | sonstige |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |
Abmessungen
| Maß B | 64 mm |
|---|---|
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 93,5 mm |
| Maß L | 30 mm |
| Maß t | 2,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
2056U M 12 A4
12 mm
3 Nm
8 mm
1158207
2056U M 28 A4
28 mm
3 Nm
22 mm
1158219
2056U M 34 A4
34 mm
5 Nm
28 mm
1158223
2056U M 40 A4
40 mm
5 Nm
34 mm
1158227
2056U M 46 A4
46 mm
5 Nm
40 mm
1158231
2056U M 58 A4
58 mm
5 Nm
52 mm
1158239
2056U M 64 A4
64 mm
5 Nm
58 mm
1158243
2056U M 70 A4
70 mm
5 Nm
64 mm
1158247
2056U M 76 A4
76 mm
5 Nm
70 mm
1158251
