Bügelschelle, 1-fach Kunststoffdruckwanne ALU
Bügelschelle, 1-fach Kunststoffdruckwanne ALU
Art.Nr. 1184504 | EAN 4012195439578
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
2 Nm
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu allen C-Profilschienen mit 18 mm und 22 mm Schlitzweite.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,6035 kg CO₂e / 1 Stück |
| Dimension | 58-64mm |
| für 1 Kabel H | 97 mm |
| für 1 Kabel L | 38,5 |
| für Rohrdurchmesser max. | 63 mm |
| für Rohrdurchmesser min. | 63 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 2 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Schlagfest | nein |
| Spannbereich D max. | 64 mm |
| Spannbereich D min. | 58 mm |
| Werkstoff | Aluminium |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | Aluminium |

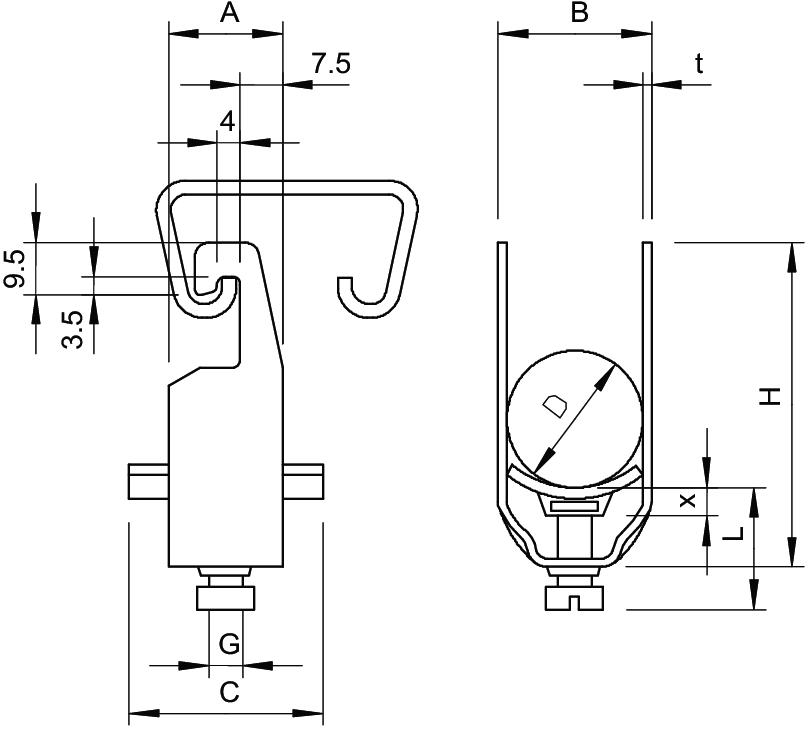

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 70 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 103 mm |
| Maß L | 38,5 mm |
| Maß t | 2,5 mm |
| Maß x | 6,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
2056U 16 ALU
16 mm
2 Nm
12 mm
1184415
2056U 34 ALU
34 mm
2 Nm
28 mm
1184458
2056U 40 ALU
40 mm
2 Nm
34 mm
1184466
2056U 46 ALU
46 mm
2 Nm
40 mm
1184474
2056U 58 ALU
58 mm
2 Nm
52 mm
1184490
2056U 64 ALU
64 mm
2 Nm
58 mm
1184504
2056U 76 ALU
76 mm
2 Nm
70 mm
1184512
