Bügelschelle, 1-fach Kunststoffdruckwanne ALU
Bügelschelle, 1-fach Kunststoffdruckwanne ALU
Art.Nr. 1184083 | EAN 4012195438137
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
2 Nm
kl. VKE: 50 Stück
50Stück
Beschreibung
Auch passend zu Winkeleisen mit 40 mm Schenkellänge, Schelle und Schraube aus Aluminium ALMg3, Druckwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,5846 kg CO₂e / 1 Stück |
| Dimension | 52-58mm |
| für 1 Kabel H | 123 mm |
| für 1 Kabel L | 32,5 |
| für Rohrdurchmesser max. | 50 mm |
| für Rohrdurchmesser min. | 50 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 2 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Winkelprofil |
| Schlagfest | nein |
| Spannbereich D max. | 58 mm |
| Spannbereich D min. | 52 mm |
| Werkstoff | Aluminium |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | Aluminium |

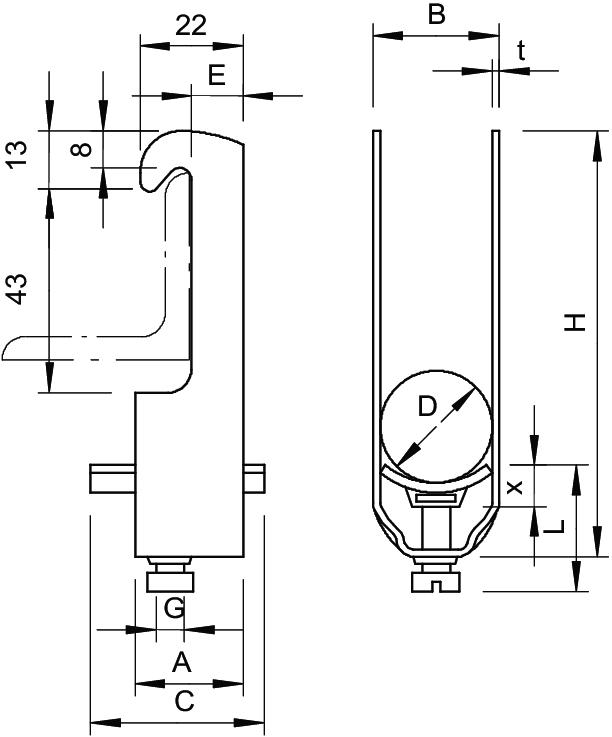

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 64 mm |
| Maß C | 40 mm |
| Maß E | 13,5 mm |
| Maß G | M8 |
| Maß H | 123 mm |
| Maß L | 32,5 mm |
| Maß t | 2,5 mm |
| Maß x | 6,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
2056W 22 ALU
16 mm
22 mm
2 Nm
1184024
2056W 28 ALU
22 mm
28 mm
2 Nm
1184032
2056W 34 ALU
28 mm
34 mm
2 Nm
1184040
2056W 40 ALU
34 mm
40 mm
2 Nm
1184059
2056W 58 ALU
52 mm
58 mm
2 Nm
1184083
Spannbereich D min.
Spannbereich D max.
2056W 22 ALU
Art.Nr.
1184024
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
2 Nm
2056W 28 ALU
Art.Nr.
1184032
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
2 Nm
2056W 34 ALU
Art.Nr.
1184040
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
2 Nm
2056W 40 ALU
Art.Nr.
1184059
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
2 Nm
2056W 58 ALU
Art.Nr.
1184083
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
52 mm
