Bügelschelle, 1-fach Kunststoffdruckwanne ALU
Bügelschelle, 1-fach Kunststoffdruckwanne ALU
Art.Nr. 1184458 | EAN 4012195439271
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
2 Nm
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu allen C-Profilschienen mit 18 mm und 22 mm Schlitzweite.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,3275 kg CO₂e / 1 Stück |
| Dimension | 28-34mm |
| für 1 Kabel H | 67 mm |
| für 1 Kabel L | 37,5 |
| für Rohrdurchmesser max. | 32 mm |
| für Rohrdurchmesser min. | 32 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 2 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Schlagfest | nein |
| Spannbereich D max. | 34 mm |
| Spannbereich D min. | 28 mm |
| Werkstoff | Aluminium |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | Aluminium |

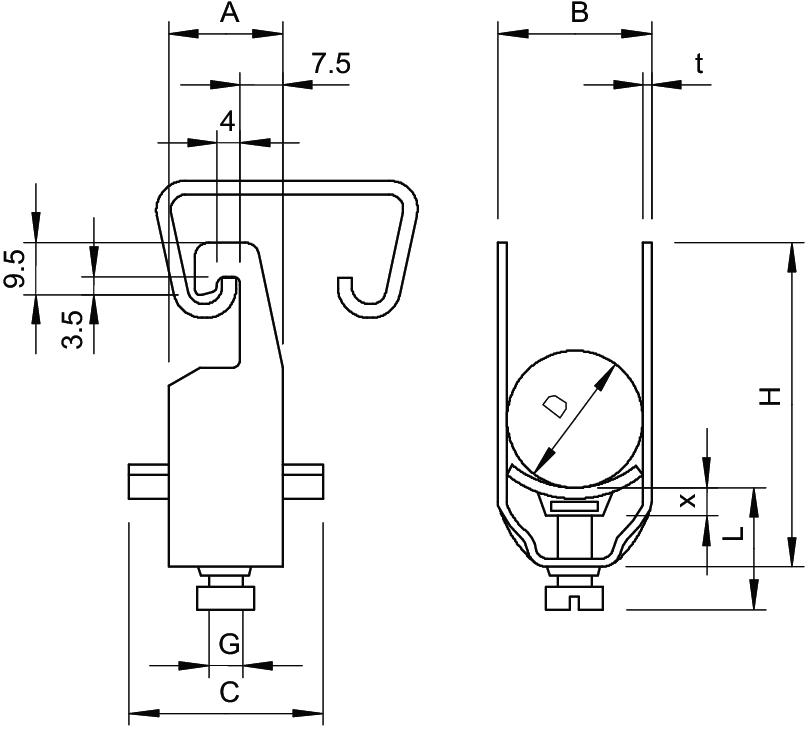

Abmessungen
| Maß A | 20 mm |
|---|---|
| Maß B | 39 mm |
| Maß C | 34 mm |
| Maß G | M8 |
| Maß H | 67 mm |
| Maß L | 37,5 mm |
| Maß t | 2 mm |
| Maß x | 5,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
2056U 16 ALU
12 mm
16 mm
2 Nm
1184415
2056U 34 ALU
28 mm
34 mm
2 Nm
1184458
2056U 40 ALU
34 mm
40 mm
2 Nm
1184466
2056U 46 ALU
40 mm
46 mm
2 Nm
1184474
2056U 58 ALU
52 mm
58 mm
2 Nm
1184490
2056U 64 ALU
58 mm
64 mm
2 Nm
1184504
2056U 76 ALU
70 mm
76 mm
2 Nm
1184512
Spannbereich D min.
Spannbereich D max.
2056U 16 ALU
Art.Nr.
1184415
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
2 Nm
2056U 34 ALU
Art.Nr.
1184458
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
28 mm
2056U 40 ALU
Art.Nr.
1184466
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
40 mm
2056U 46 ALU
Art.Nr.
1184474
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
40 mm
2056U 58 ALU
Art.Nr.
1184490
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
52 mm
2056U 64 ALU
Art.Nr.
1184504
Spannbereich D max.
64 mm
Spannbereich D min.
58 mm
Max. Anzugsdrehmoment
2 Nm
2056U 76 ALU
Art.Nr.
1184512
Spannbereich D max.
76 mm
Spannbereich D min.
70 mm
Max. Anzugsdrehmoment
2 Nm
