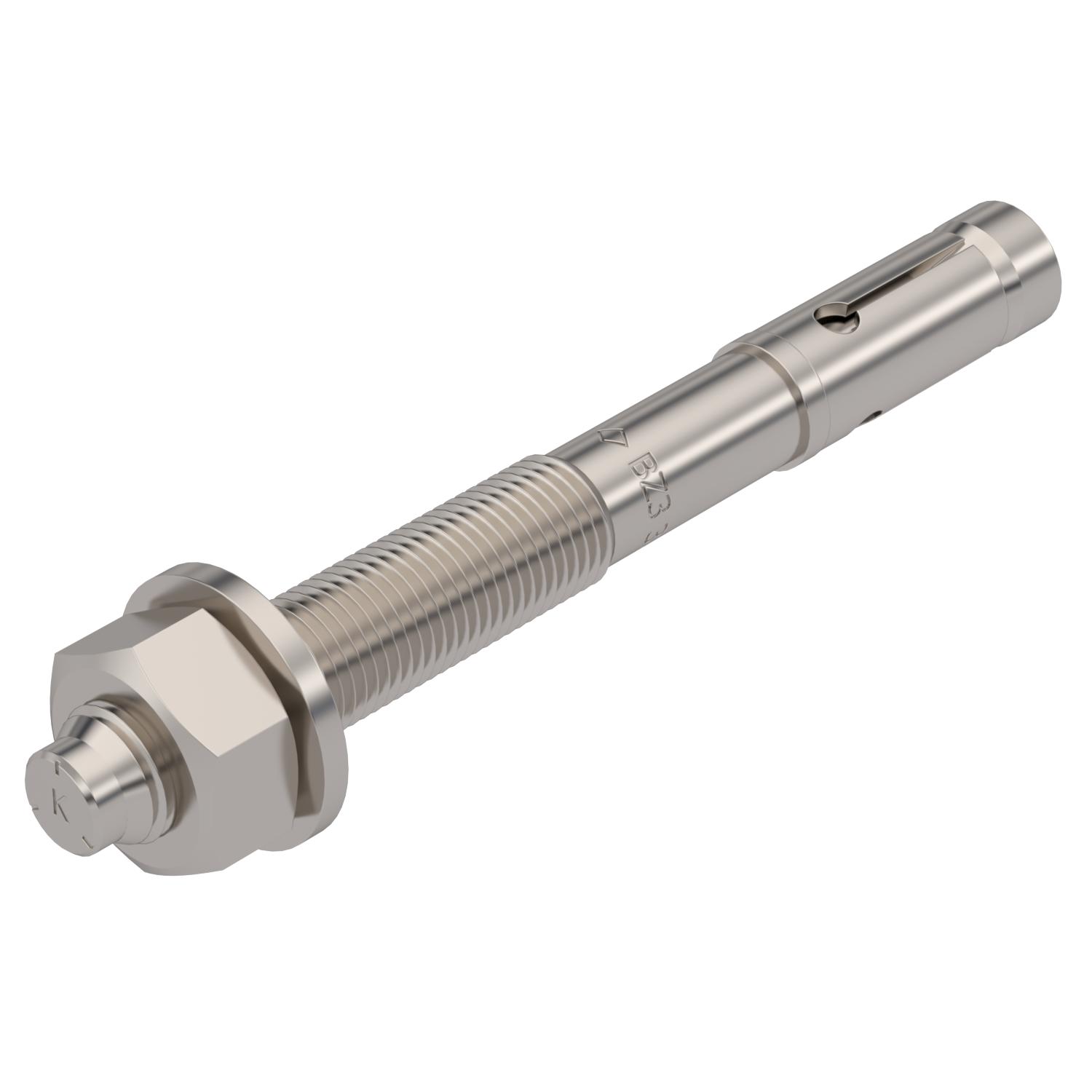

Bolzenanker BZ3 A5

Art.Nr. 3498734 | EAN 4012197412890

Art.Nr. / Typ
Länge
Gewinde
Werkstoff
Edelstahl, rostfrei

kl. VKE: 25 Stück

Beschreibung

Bolzenanker BZ3 zur Verankerung mittelschwerer bis schwerer Lasten in gerissenem oder ungerissenem Beton. Geeignet für hohe Lasten mit geringen Rand- und Achsenabständen. Zum Einschlagen.
Europäisch Technische Bewertung ETA-19/0619, inklusive charakteristischer Werte unter Brandeinwirkung bis Feuerwiderstandsdauer R 120.
Nachweis der Eignung bei seismischen Einwirkungen, Kategorien C1 und C2.
Schockzulassung des Bundesamtes für Bevölkerungsschutz, Bern, Schweiz.
* Mit großer Unterlegscheibe nach DIN EN ISO 7093-1 (DIN 9021)
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien

Technische Daten

Technische Daten

Ausführungzum Einschlagen
Ausführung AnkerAußengewinde
Ausführung Dübel/Nägel/SchraubenSpreizdübel
Befestigungsvorrichtung AnkerMutter
Bohrlochtiefe83 mm
Bohrungsdurchmesser min.12 mm
Brandschutzklasse nach EN 13501-2sonstige
DimensionM12x110
ETA ErdbebenbewertungC1 und C2
Farbeedelstahl
GewindeM12
Gewinde metrisch12
Gewindeartmetrisch
Klemmbereich max.35 mm
Montageart Dübel, AnkerVorsteckmontage
Oberflächeblank, nachbehandelt
Schlüsselweite19
Schraubsystem AnkerAußensechskant
WerkstoffEdelstahl, rostfrei

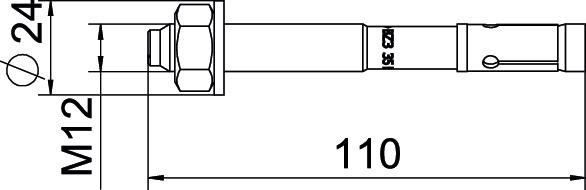

Abmessungen

Länge110 mm
Maß L110 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (1)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)

Ausführungen

Länge
Gewinde
BZ3 8x75/0-20A5
Art.Nr.
3498730
Länge
75 mm
Werkstoff
Edelstahl, rostfrei
Gewinde
M8
BZ3 10x95/0-35A5
Art.Nr.
3498732
Länge
90 mm
Werkstoff
Edelstahl, rostfrei
Gewinde
M10
BZ312x110/0-35A5
Art.Nr.
3498734
Werkstoff
Edelstahl, rostfrei
Länge
110 mm
Gewinde
M12
