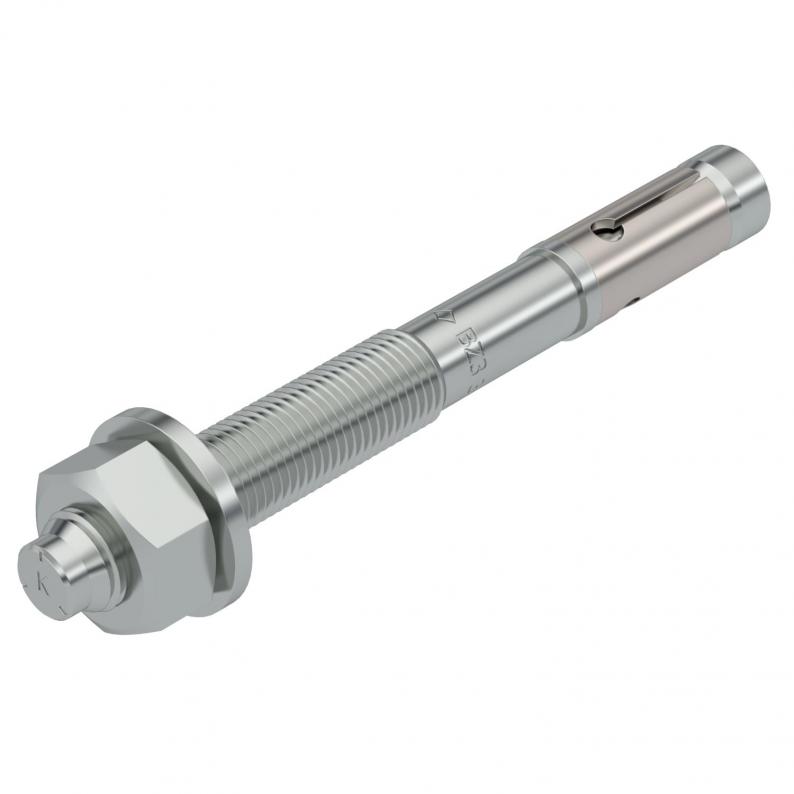

Bolzenanker BZ3
Art.Nr. 3498703 | EAN 4012197357597
Art.Nr. / Typ
Länge
Gewinde
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung
Bolzenanker BZ3 zur Verankerung mittelschwerer bis schwerer Lasten in gerissenem oder ungerissenem Beton. Geeignet für hohe Lasten mit geringen Rand- und Achsenabständen. Zum Einschlagen.
Europäisch Technische Bewertung ETA-19/0619, inklusive charakteristischer Werte unter Brandeinwirkung bis Feuerwiderstandsdauer R 120.
Nachweis der Eignung bei seismischen Einwirkungen, Kategorien C1 und C2.
Schockzulassung des Bundesamtes für Bevölkerungsschutz, Bern, Schweiz.
* Mit großer Unterlegscheibe nach DIN EN ISO 7093-1 (DIN 9021)
Europäisch Technische Bewertung ETA-19/0619, inklusive charakteristischer Werte unter Brandeinwirkung bis Feuerwiderstandsdauer R 120.
Nachweis der Eignung bei seismischen Einwirkungen, Kategorien C1 und C2.
Schockzulassung des Bundesamtes für Bevölkerungsschutz, Bern, Schweiz.
* Mit großer Unterlegscheibe nach DIN EN ISO 7093-1 (DIN 9021)
Technische Daten
Technische Daten
| Ausführung | zum Einschlagen |
|---|---|
| Ausführung Anker | Außengewinde |
| Ausführung Dübel/Nägel/Schrauben | Spreizdübel |
| Befestigungsvorrichtung Anker | Mutter |
| Bohrlochtiefe | 83 mm |
| Bohrungsdurchmesser min. | 12 mm |
| Brandschutzklasse nach EN 13501-2 | sonstige |
| Dimension | M12x110 |
| ETA Erdbebenbewertung | C1 und C2 |
| Farbe | zink |
| Gewinde | M12 |
| Gewinde metrisch | 12 |
| Gewindeart | metrisch |
| Gewindelänge | 54 mm |
| Klemmbereich max. | 35 mm |
| Montageart Dübel, Anker | Vorsteckmontage |
| Oberfläche | galvanisch verzinkt |
| Schlüsselweite | 19 |
| Schraubsystem Anker | Außensechskant |
| Werkstoff | Stahl |
| Zulassungen vorhanden | ja |

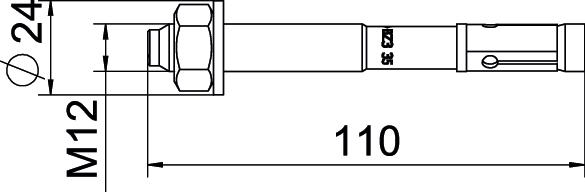

Abmessungen
| Länge | 110 mm |
|---|---|
| Maß L | 110 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Länge
Gewinde
Werkstoff
Art.Nr.
BZ3 8x65/0-10
65 mm
M8
Stahl
3498680
BZ3 8x75/0-20
75 mm
M8
Stahl
3498683
BZ3 8x95/0-40
95 mm
M8
Stahl
3498685
BZ3 8x165/55-110
165 mm
M8
Stahl
3498687
BZ3 10x70/0-10
70 mm
M10
Stahl
3498689
BZ3 10x90/0-30
90 mm
M10
Stahl
3498691
BZ3 10x110/0-50
110 mm
M10
Stahl
3498693
BZ3 10x155/35-95
155 mm
M10
Stahl
3498695
BZ310x180/60-120
180 mm
M10
Stahl
3498698
BZ312x85/0-10
85 mm
M12
Stahl
3498701
BZ3 12x110/0-35
110 mm
M12
Stahl
3498703
BZ312x180/30-105
180 mm
M12
Stahl
3498705
BZ312x200/50-125
200 mm
M12
Stahl
3498707
BZ3 16x135/0-35
135 mm
M16
Stahl
3498709
