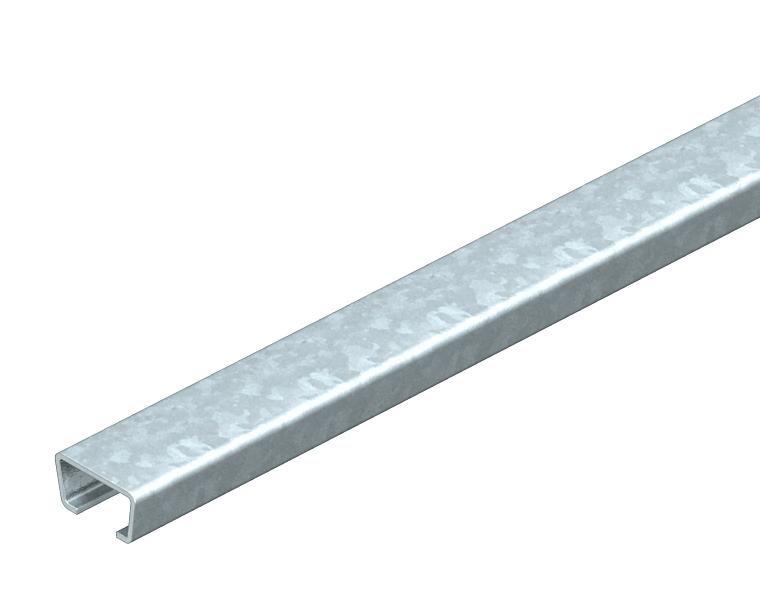

Ankerschiene AMS3518, Schlitz 16,5 mm, FS, ungelocht
Art.Nr. 1112139 | EAN 4012195043331
Art.Nr. / Typ
Länge
Oberfläche
Breite
35 mm
Materialstärke
2 mm
Werkstoff
Stahl
Höhe
18 mm
kl. VKE: 6 m
6m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | ohne |
| Ausführung | Einfachprofil |
| Bund | 6 m |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,6191 kg CO₂e / 1 Meter |
| Dimension | 6000x35x18 |
| Funktionserhalt | nein |
| Materialstärke | 2 mm |
| Mit Lochung | nein |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,48 cm² |
| Statischer Wert ly | 0,6 cm |
| Statischer Wert lz | 2,33 cm |
| Statischer Wert Wy | 0,54 cm² |
| Statischer Wert Wz | 1,33 cm² |
| Werkstoff | Stahl |

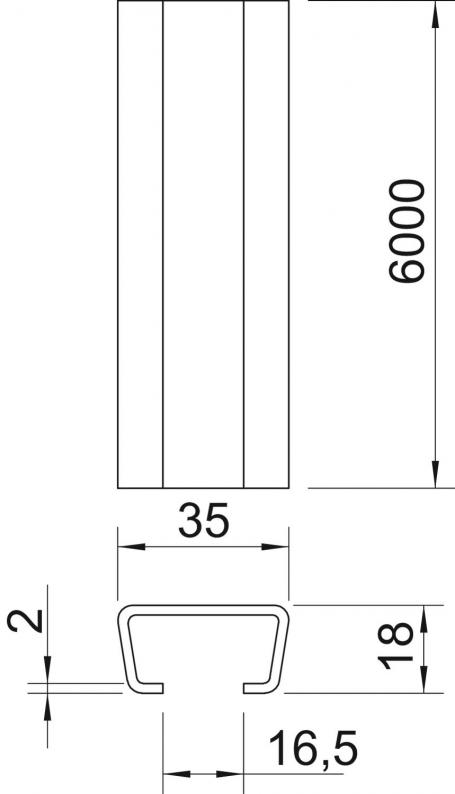

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 6000 mm |
| Maß L | 6000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Länge
Materialstärke
Werkstoff
Oberfläche
Höhe
Art.Nr.
AMS3518UP2000BK
35 mm
2000 mm
2 mm
Stahl
blank
18 mm
1112023
AMS3518UP6000BK
35 mm
6000 mm
2 mm
Stahl
blank
18 mm
1112074
AMS3518UP2000FS
35 mm
2000 mm
2 mm
Stahl
bandverzinkt
18 mm
1112120
AMS3518UP6000FS
35 mm
6000 mm
2 mm
Stahl
bandverzinkt
18 mm
1112139
AMS3518UP2000FT
35 mm
2000 mm
2 mm
Stahl
tauchfeuerverzinkt
18 mm
1112228
AMS3518UP6000FT
35 mm
6000 mm
2 mm
Stahl
tauchfeuerverzinkt
18 mm
1112244
Länge
Oberfläche
AMS3518UP2000BK
Art.Nr.
1112023
Breite
35 mm
Länge
2000 mm
Materialstärke
2 mm
Werkstoff
Stahl
Oberfläche
blank
Höhe
18 mm
AMS3518UP6000BK
Art.Nr.
1112074
Materialstärke
2 mm
Höhe
18 mm
Breite
35 mm
Länge
6000 mm
Oberfläche
blank
Werkstoff
Stahl
AMS3518UP2000FS
Art.Nr.
1112120
Länge
2000 mm
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Materialstärke
2 mm
Oberfläche
bandverzinkt
AMS3518UP6000FS
Art.Nr.
1112139
Oberfläche
bandverzinkt
Materialstärke
2 mm
Breite
35 mm
Höhe
18 mm
Werkstoff
Stahl
Länge
6000 mm
AMS3518UP2000FT
Art.Nr.
1112228
Höhe
18 mm
Oberfläche
tauchfeuerverzinkt
Länge
2000 mm
Werkstoff
Stahl
Breite
35 mm
Materialstärke
2 mm
AMS3518UP6000FT
Art.Nr.
1112244
Länge
6000 mm
Breite
35 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
Höhe
18 mm
