90°-Bogen 60, EcoLine, FS
Typ RB 90 610 FS ECO
|Art.Nr. 6036575
|EAN 4012197484941
Art.Nr. / Typ
Breite
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

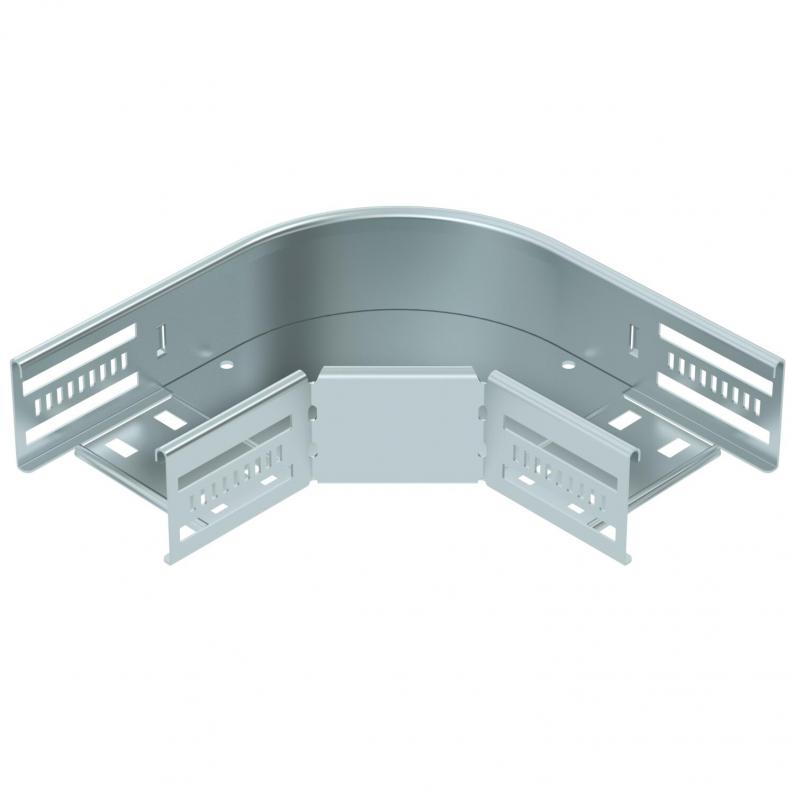

90°-Bogen aus CO2-reduziertem Stahl, zum Erstellen einer horizontalen Abzweigung. Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten

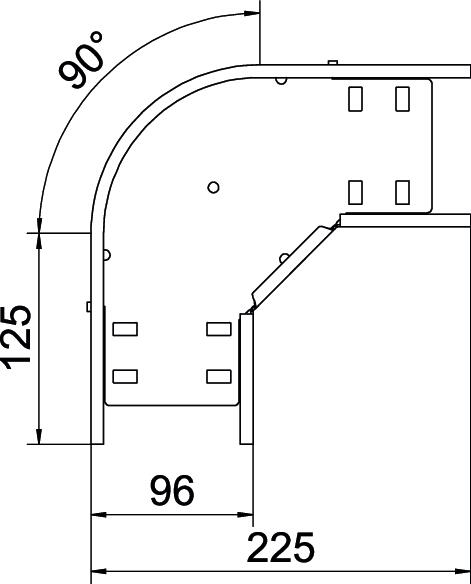

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,8 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 0,8 mm |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | horizontal |
| Bauform | Bogen starr |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 120 °C |
| Dimension | 60x100 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl, CO2-reduziert |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 10 St. |
Umweltdaten
0,9232 kg CO2e / 1 StückCO2 Fußabdruck (GWP) Cradle-to-Gate
| Verpackung ohne Kunststoff | Ja |
|---|---|
| CO2-Reduziertes Material | Ja |
| Wiederverwendbar nach Deinstallation/Abbau | Ja |
|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,9232 kg CO2e / 1 Stück |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 90 610 FS ECO
100
bandverzinkt
Stahl, CO2-reduziert
zink
6036575
RB 90 620 FS ECO
200
bandverzinkt
Stahl, CO2-reduziert
zink
6036577
RB 90 630 FS ECO
300
bandverzinkt
Stahl, CO2-reduziert
zink
6036579
RB 90 640 FS ECO
400
bandverzinkt
Stahl, CO2-reduziert
zink
6036581
RB 90 650 FS ECO
500
bandverzinkt
Stahl, CO2-reduziert
zink
6036583
RB 90 660 FS ECO
600
bandverzinkt
Stahl, CO2-reduziert
zink
6036585
