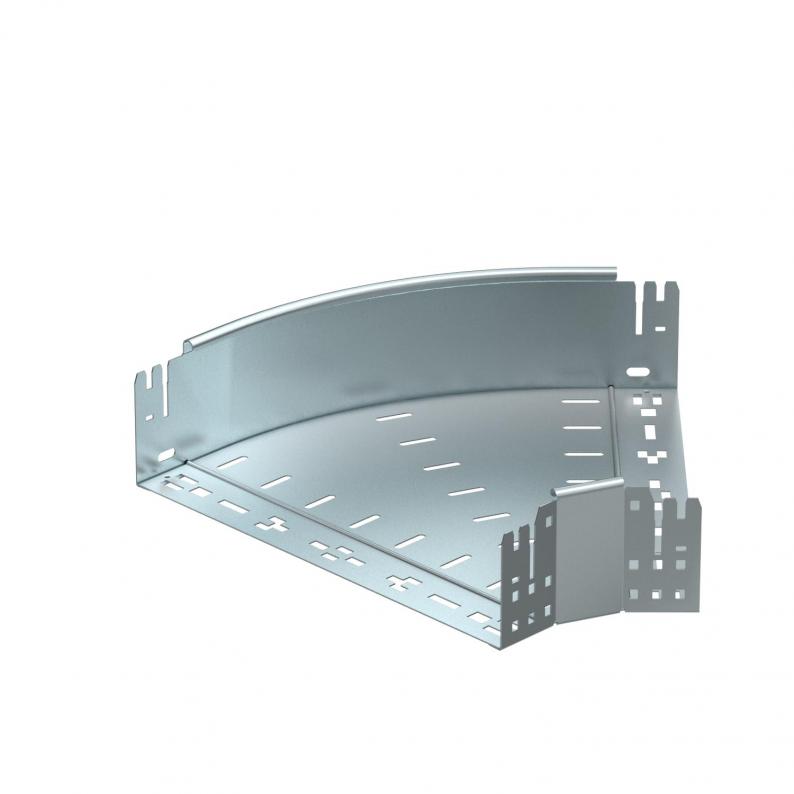

45°-Bogen Magic 110 FS
45°-Bogen Magic 110 FS
Art.Nr. 6041756 | EAN 4012195880202
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
bandverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 45° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 1,25 mm |
| Dimension | 110x400 |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

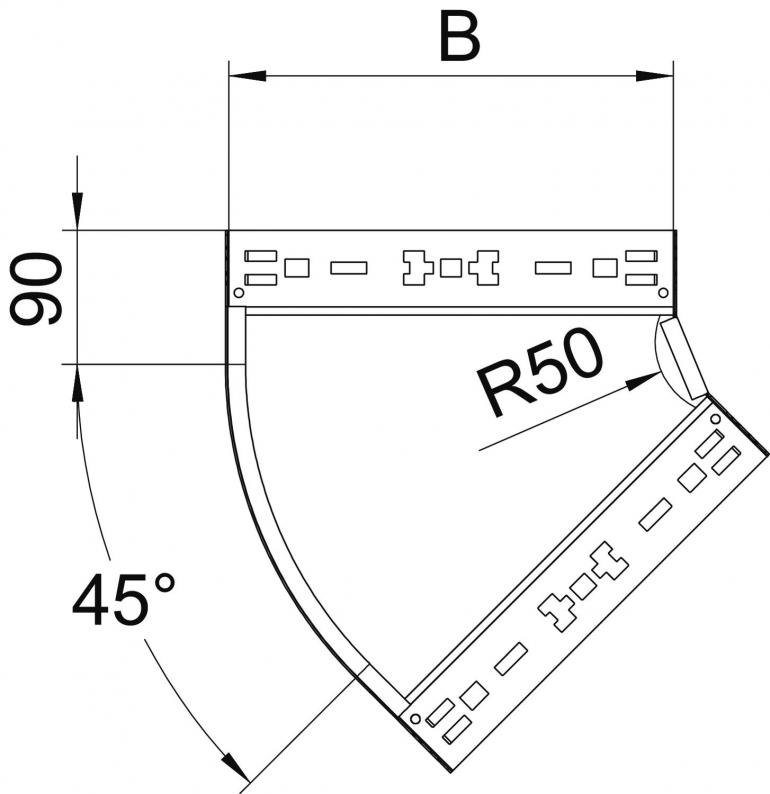

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Werkstoff
Oberfläche
Breite
Art.Nr.
RBM 45 130 FS
Stahl
bandverzinkt
300 mm
6041754
RBM 45 140 FS
Stahl
bandverzinkt
400 mm
6041756
Breite
RBM 45 130 FS
Art.Nr.
6041754
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
300 mm
RBM 45 140 FS
Art.Nr.
6041756
Breite
400 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
