Nivellierbare Kassette für Tubus, RKFN, Edelstahl

Nivellierbare Kassette für Tubus, RKFN, Edelstahl

Typ RKFN3 4 VS 25
|
Art.Nr. 7408962
|
EAN 4012197278144
Alle Ausführungen anzeigen
Art.Nr. / Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Maß h
Nenngröße für Geräteeinbaueinheiten
4

kl. VKE: 1 Stück

Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

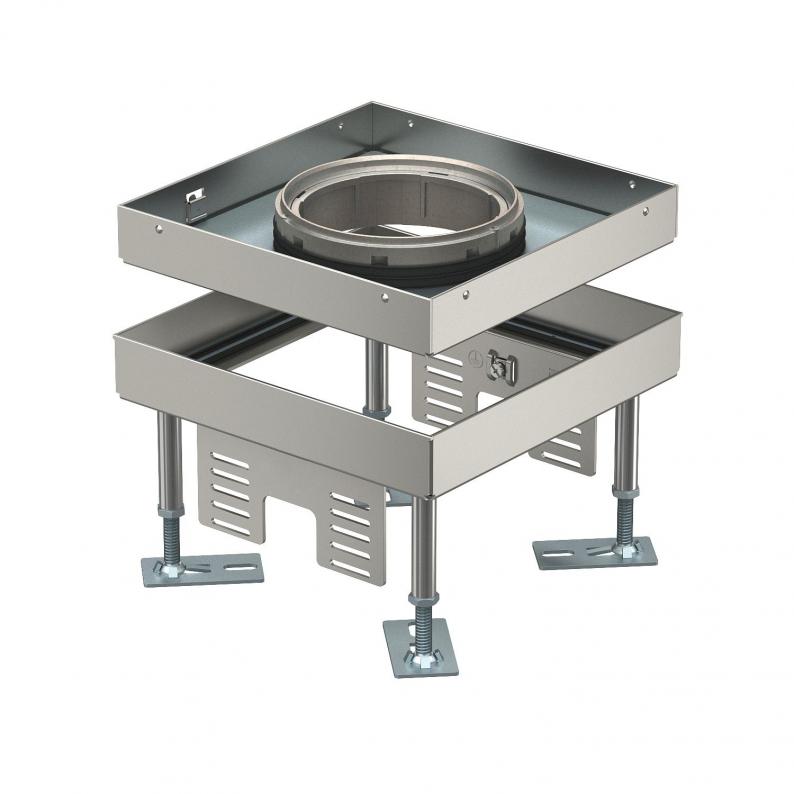

Nivellierbare quadratische Kassette für Tubus der Nenngröße 4 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Schutzklasse: IP X5.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden. Der Tubus ist nicht im Lieferumfang enthalten.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schutzart IP 55
  • CO₂-Fußabdruck (PCF)
  • Verpackung vollständig aus recycelter Kartonage

Technische Daten

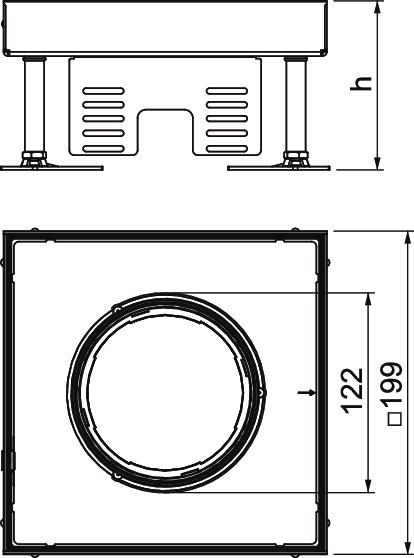

Abmessungen

Länge199 mm
Breite199 mm
Höhe110 mm
Maß h110 mm

Technische Daten

Fußbodenhöhe min.110 mm
Fußbodenhöhe max.155 mm
Bodenbelagdicke25 mm
Nivellierbereich min.110 mm
Nivellierbereich max.155 mm
Anzahl der einbaubaren Geräte6
Entkoppelbarnein
Länge Einbaumaß201 mm
Breite Einbaumaß201 mm
Geeignet für Hohlbodeneinbauja
Geeignet für Doppelbodeneinbauja
Bodenpflegenass
Einbautiefe110 mm
Ausführung LeitungsauslassVersenkbarer Tubus
Anzahl der Leitungsauslässe1
Geräteträger zur Aufnahme von Gerätebechernnein
Schutzgrad IK-CodeIK10
Typ des EinbausystemsUT3
Schwerlastausführungnein
Nenngröße für Geräteeinbaueinheiten4
ZulassungenVDE
NormEN 50085-2-2
Schutzart (IP) im genutzten ZustandIP20
Schutzart (IP) im ungenutzten ZustandIP55
Anzahl Universalträger2 x UT3
Bodenausschnitt/Montageöffnung201x201
Vertikale Last, kleine Flächebis 3.000 N
Vertikale Last, große Flächebis 5.000 N
Ausführungquadratisch
Dimension199x199x105
WerkstoffEdelstahl, rostfrei
CO2 Fußabdruck (GWP) Cradle-to-Gate16,3325 kg CO2e / 1 Stück

Downloads

0 ausgewählt

Datenblatt (2)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausschreibungstexte (2)

Zubehör

Systemzubehör
Typ
RK NEV2 110

kl. VKE: 1 VPE

VPE

Ausführungen

Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Maß h
RKFN3 4 VS 20
Art.Nr.
7408960
Fußbodenhöhe min.
105
Fußbodenhöhe max.
150
Bodenbelagdicke
20
Nenngröße für Geräteeinbaueinheiten
4
Maß h
105
RKFN3 4 VS 25
Art.Nr.
7408962
Fußbodenhöhe min.
110
Fußbodenhöhe max.
155
Bodenbelagdicke
25
Nenngröße für Geräteeinbaueinheiten
4
Maß h
110
