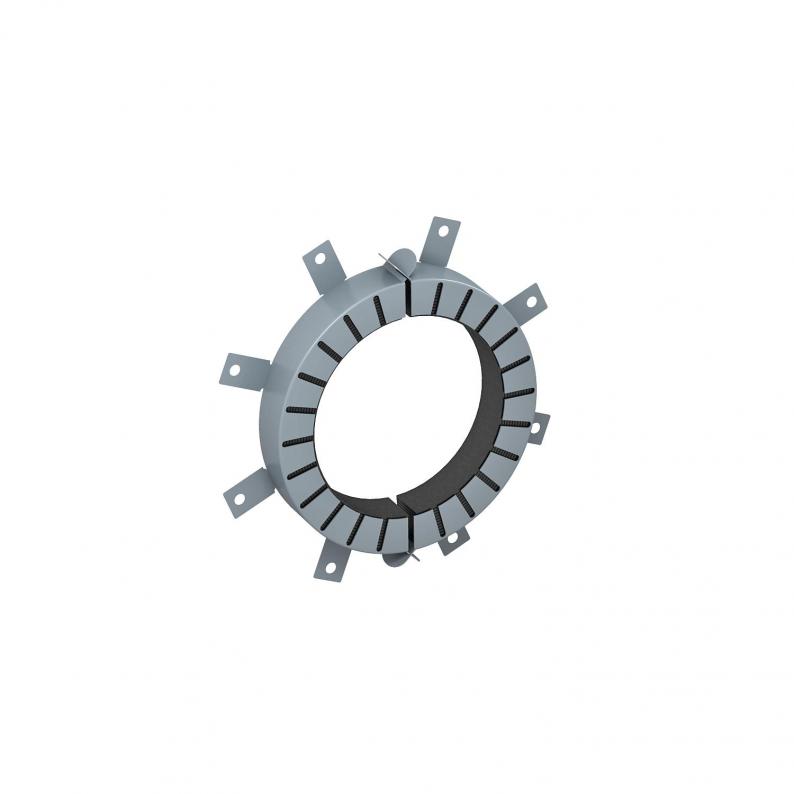

Rohrmanschette mit 8 Befestigungslaschen
Typ TCX-180
|Art.Nr. 7202212
|EAN 4012196086917
Art.Nr. / Typ
für Rohrdurchmesser min.
für Rohrdurchmesser max.
Maß d
Maß D min.
Maß h
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Rohrmanschette für brennbare Rohre.
Im Stahlblechgehäuse eingefasste Brandschutzeinlagen drücken im Brandfall die abbrennenden thermoplastischen Rohre mit sehr hohem Blähdruck zu. Anwendung im Innenbereich. Befestigung mit Dübeln oder Gewindestangen M8.
Im Stahlblechgehäuse eingefasste Brandschutzeinlagen drücken im Brandfall die abbrennenden thermoplastischen Rohre mit sehr hohem Blähdruck zu. Anwendung im Innenbereich. Befestigung mit Dübeln oder Gewindestangen M8.
Technische Daten

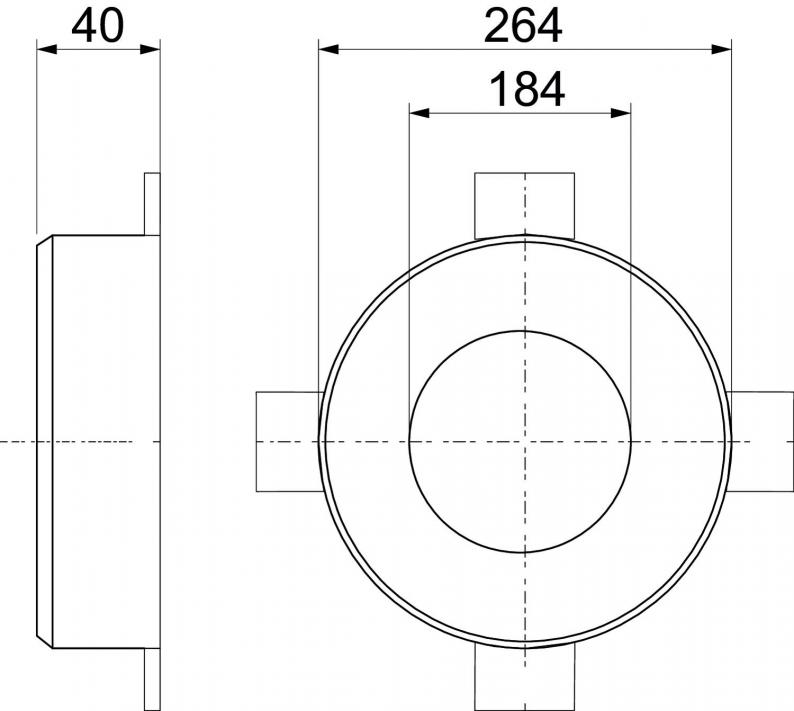

Abmessungen
| Länge | 264 mm |
|---|---|
| Breite | 264 mm |
| Höhe | 40 mm |
| Maß d | 184 mm |
| Maß D min. | 264 mm |
| Maß h | 40 mm |
Technische Daten
| für Rohrdurchmesser min. | 180 mm |
|---|---|
| für Rohrdurchmesser max. | 182 mm |
| Zubehör erforderlich | ja |
| Dimension | Ø180mm |
| Werkstoff | Intumeszierender Baustoff |
| Farbe | grau |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
für Rohrdurchmesser min.
für Rohrdurchmesser max.
Maß d
Maß D min.
Maß h
Art.Nr.
TCX-180
180
182
184
264
40
7202212
TCX-200
200
202
204
284
40
7202214
für Rohrdurchmesser min.
für Rohrdurchmesser max.
Maß d
Maß D min.
TCX-180
Art.Nr.
7202212
für Rohrdurchmesser min.
180
für Rohrdurchmesser max.
182
Maß d
184
Maß D min.
264
Maß h
40
TCX-200
Art.Nr.
7202214
für Rohrdurchmesser min.
200
für Rohrdurchmesser max.
202
Maß d
204
Maß D min.
284
Maß h
40
