90°-Bogen 60 A4
Typ RBU 90 640 A4
|Art.Nr. 7134292
|EAN 4012195866572
Art.Nr. / Typ
7134292 / RBU 90 640 A4
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

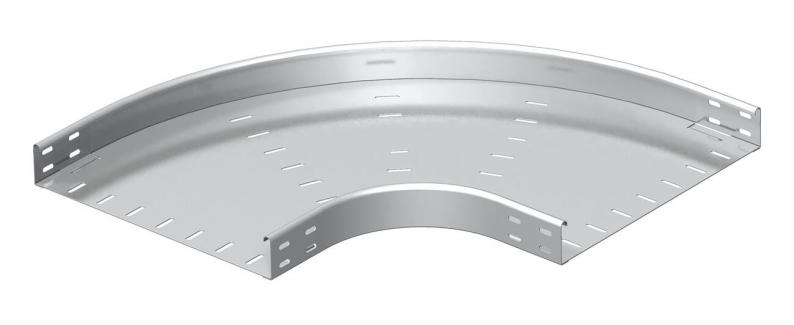

Bogen 90°, horizontal und ungelocht, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Formteil ungelocht in runder Ausführung. Der Innenradius des Formteils beträgt 150 mm.
Befestigungsmaterialien sind separat zu bestellen.
Technische Daten

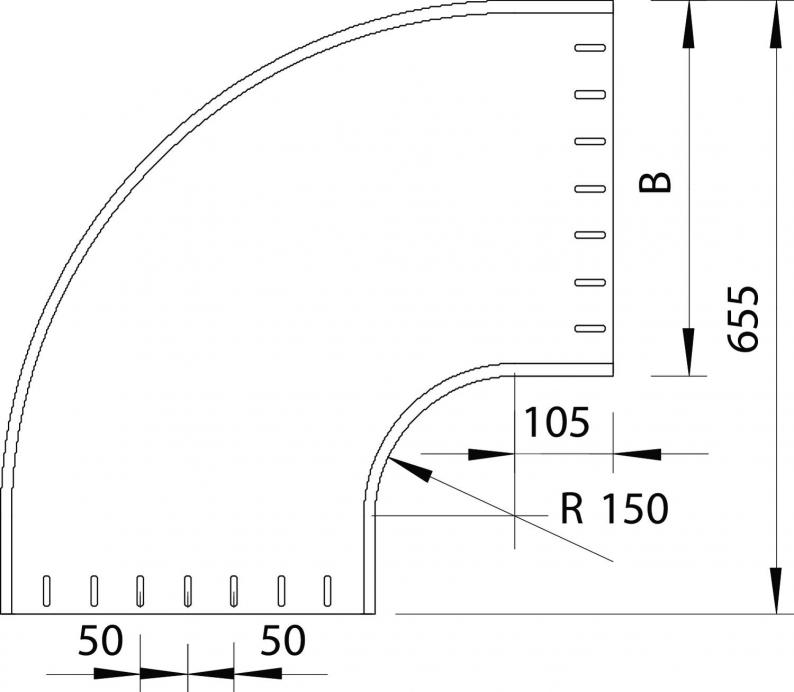

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 400 mm |
| Maß R | 150 mm |
Technische Daten
| Ausführung Verbinder | ohne Verbinder |
|---|---|
| Blechstärke | 1,5 mm |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | horizontal |
| Dimension | 60x400 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Art des Verbinders Kabeltragsystem | geschraubt |
