45°-Bogen 60 A2
Typ RBU 45 640 A2
|Art.Nr. 7133235
|EAN 4012196253630
Art.Nr. / Typ
7133235 / RBU 45 640 A2
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Dieser Artikel ist ein Auslaufartikel!
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

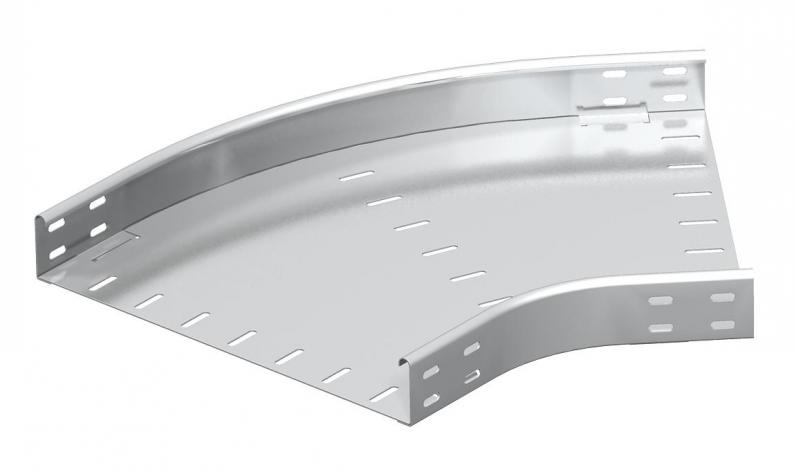

Bogen 45°, horizontal und ungelocht, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Formteil ungelocht in runder Ausführung. Der Innenradius des Formteils beträgt 150 mm.
Befestigungsmaterialien sind separat zu bestellen.
Technische Daten

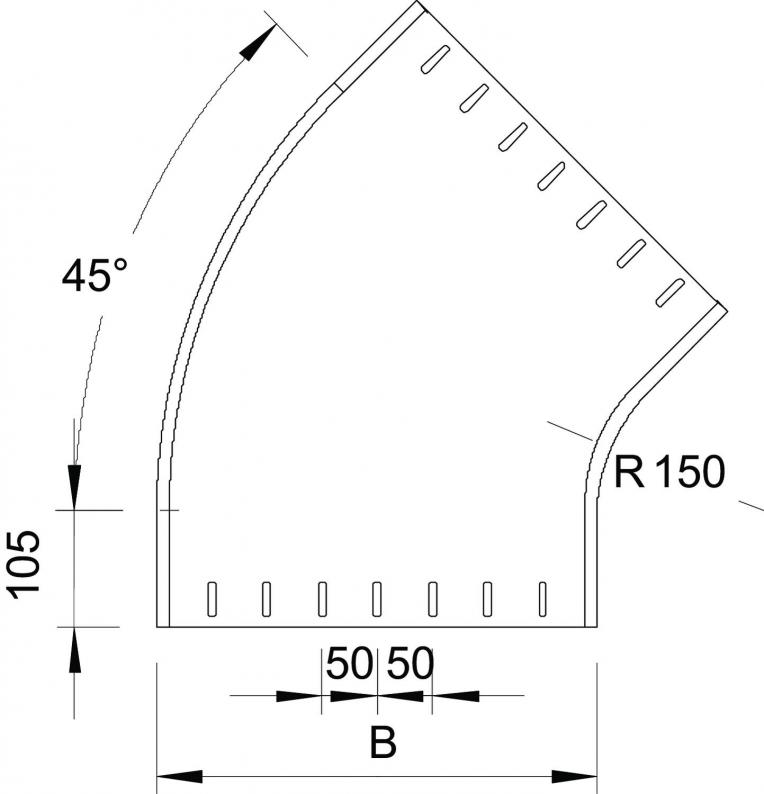

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 400 mm |
| Maß R | 150 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Dimension | 60x400 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Art des Verbinders Kabeltragsystem | geschraubt |
