90°-Bogen mit Z-Sprosse FT
Typ SLZB 90 100 FT
|Art.Nr. 7099000
|EAN 4012195807759
Art.Nr. / Typ
Breite
Holmstärke
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

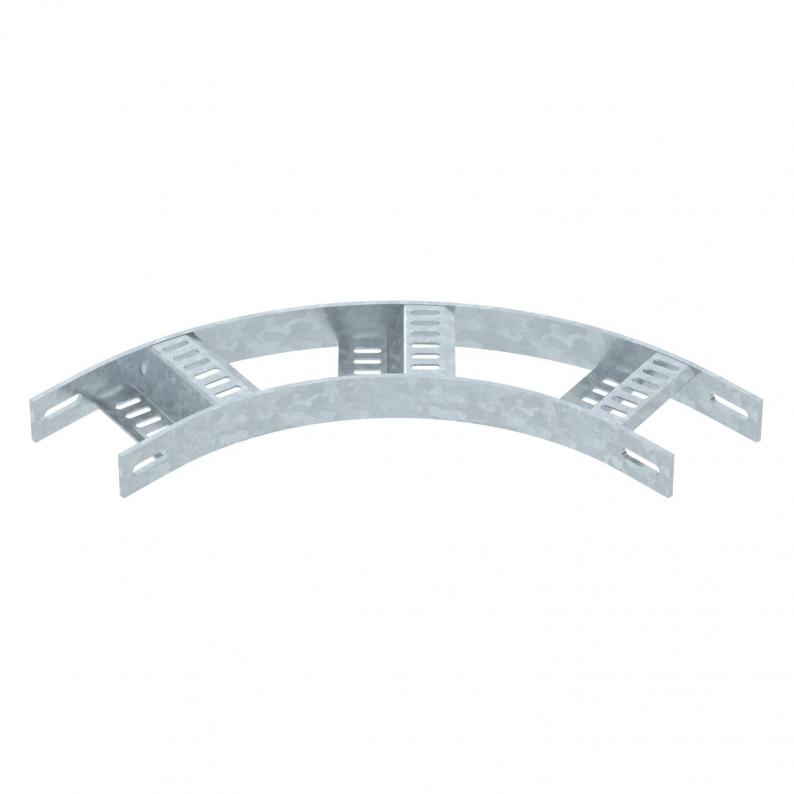

90° Bogen für Schiffsbau-Kabelleiter Typ SLZ mit der Seitenhöhe 40 mm, mit eingeschweißten, gelochten Z-Sprossen.
Verbinder sind anteilig separat zu bestellen.
Technische Daten

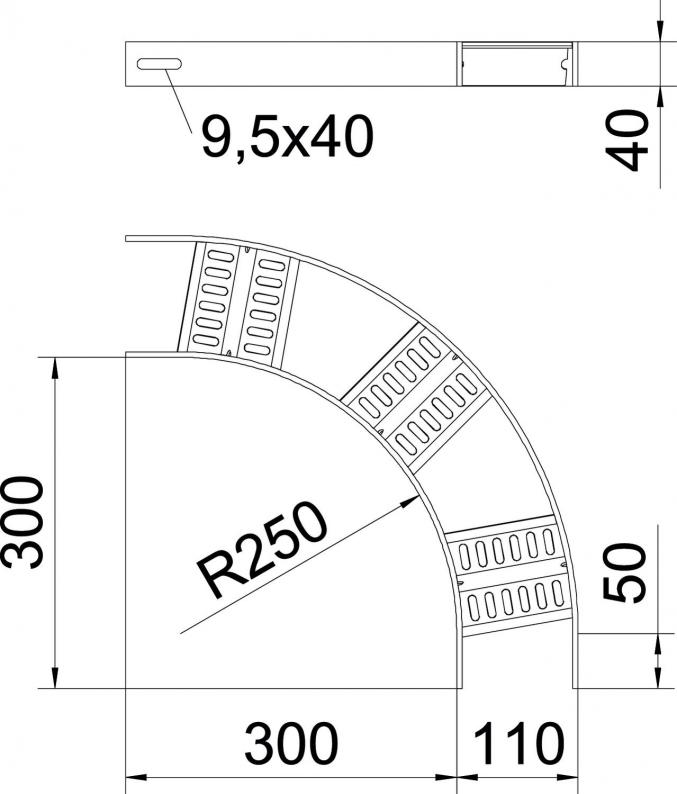

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 40 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Abbiegung (Winkel) | 90° |
| Ausführung der Sprossen | Profil gelocht |
| Scharnierend | nein |
| Ausführung des Seitenholms | flaches Profil |
| Richtungsänderung | horizontal |
| Holmstärke | 5 mm |
| Dimension | B110mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,5457 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Holmstärke
Art.Nr.
SLZB 90 100 FT
100
5
7099000
SLZB 90 200 FT
200
5
7099002
SLZB 90 300 FT
300
5
7099004
SLZB 90 400 FT
400
5
7099006
SLZB 90 500 FT
500
5
7099008
SLZB 90 600 FT
600
5
7099010
Breite
SLZB 90 100 FT
Art.Nr.
7099000
Breite
100
Holmstärke
5
SLZB 90 200 FT
Art.Nr.
7099002
Breite
200
Holmstärke
5
SLZB 90 300 FT
Art.Nr.
7099004
Breite
300
Holmstärke
5
SLZB 90 400 FT
Art.Nr.
7099006
Breite
400
Holmstärke
5
SLZB 90 500 FT
Art.Nr.
7099008
Breite
500
Holmstärke
5
SLZB 90 600 FT
Art.Nr.
7099010
Breite
600
Holmstärke
5
